激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

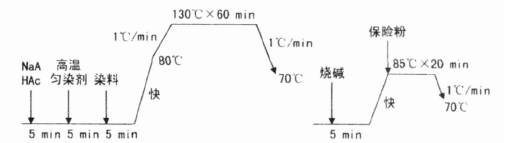

滌綸染色升溫曲線

據介紹,在滌/棉氨綸彈性織物染色時,為不使氨綸纖維脆化而失去彈性,大多在120~125℃染色。但經試驗, 120℃染色,高溫型(S型)分散染料對滌綸纖維的上染不充分,上染率低。采用130℃染色,保溫90 min,染色較充分,測試織物的拉伸彈性及彈性回復率發現,與120℃染色無差別。對批量生產的織物隨機抽驗,其拉伸彈性及彈性回復率亦無明顯變化。這是因為氨綸包芯紗是以氨綸裸紗為芯,外包其它纖維,其耐高溫性能較氨綸裸紗和氨綸包覆或合捻紗好。

(4)還原清洗

還原清洗的目的是去除織物表面浮色及氨綸表面吸附的分散染料,提高織物的水洗牢度。考慮到保險粉在水溶液中不穩定,會分解產生二氧化硫和大量的熱。因此,在85℃保溫時循環加入保險粉,以防止在升溫過程中部分保險粉分解失效。

還原清洗處方/(g/L)

燒堿               3

保險粉             3

1. 3. 2　套棉

棉采用安諾其L型三活性基活性染料40℃染色。該系列染料是當今新型活性染料浸染工藝中染色溫度最低的一種,因而能源消耗低。它基本可取代早期的X型活性染料,且各項性能優于許多雙活性基活性染料,如對電解質(Na2SO4)、堿劑、染色溫度、染色時間、浴比和水質不敏感,配伍性好和色牢度佳。

染色處方/(g/L)

安諾其L型活性染料/%y

螯合分散劑KH-1012/(mL/L) 2

元明粉　　　　　　　　10~90

碳酸鈉                5

燒堿                  1. 5

pH值                 11. 7~11. 8

浴比                  1∶15
