激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

2·2 漿液性能

2．2．1 漿液黏度

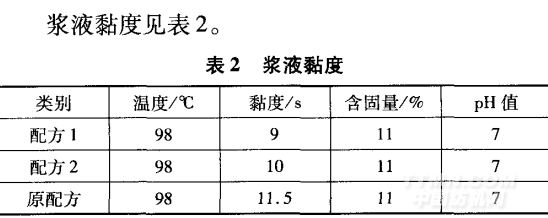

從表2可知，在相同條件下，配方1的漿液黏度較 小，根據(jù)上漿的機械狀況結(jié)合上漿理論，漿液在潤濕被 黏物表面時，深入到被黏物的表面的凹處或縫隙、小孔 固化后，形成了具有一定強度和彈性的固體，由于上漿 車速較快，所以要求漿液的滲透性要好。滲透性的好 壞與漿液的黏度有關(guān)，漿液黏度小則滲透性好；反之則 滲透差，造成表面上漿，上漿率過低，從而嚴重影響紗 線的強力。用配方1形成的漿液黏度小，易滲透到纖 維內(nèi)部，上漿均勻，有利于上漿 。

2．2．2漿液黏度穩(wěn)定情況

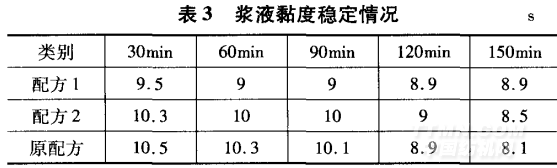

漿液黏度穩(wěn)定情況見表3

漿液黏度穩(wěn)定性的好壞，直接影響到上漿率的高 低，若漿液的黏度不穩(wěn)定，則所漿紗線上漿率高低不 勻，紗線強力不勻，會嚴重影響紗線質(zhì)量。從表3可 知，配方1的漿液隨時間的延長黏度變化不大，保持在 9 S左右，漿液穩(wěn)定性好，能保證上漿率的穩(wěn)定，從而漿 紗質(zhì)量穩(wěn)定。而原配方的黏度變化較大，漿液不穩(wěn)定。

2．2．3漿紗品質(zhì)的測定

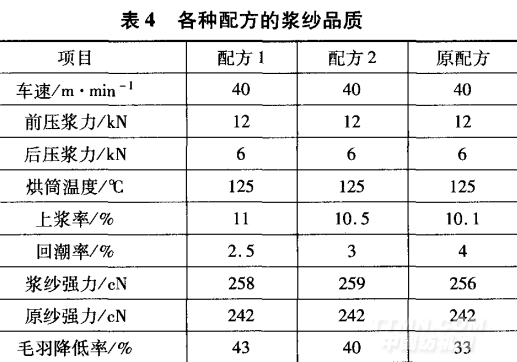

漿紗品質(zhì)的測定見表4

后壓漿力的大小關(guān)系到經(jīng)紗上漿率的高低，為了 提高上漿率，采用加大前壓漿力，同時減少后壓漿力的 方法，以增加滲透。從表4可知，用配方1的漿液漿 紗，上漿率明顯高于原配方，漿紗強力顯著增大，毛羽 率降低，所以固體丙烯酸漿料漿紗能達到較好的上漿 效果。 2．3漿紗效果對照

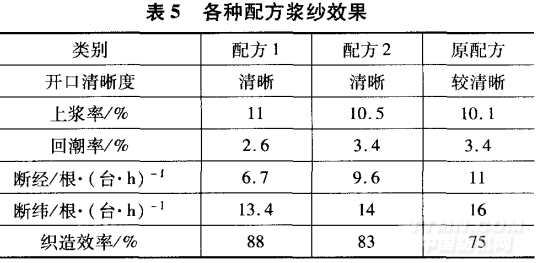

各種配方漿紗效果見表5。
