激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

1．2整理工藝流程

一浸一軋(0．3 MPa，軋余率滌綸39．0％，尼龍 48．5％，棉81．3％)一烘干(110℃×2 min)一焙烘(170 oC×1 min)一回潮一測試

1．3 性能測試

1．3．1乳液粒徑

采用Mastersizer 2000激光粒度儀測定乳液粒徑分布情況。

1．3．2 乳液穩定性

(1)離心穩定性

待測乳液分別以1 000 r／min和3 000 r／min離心30min，觀察有無分層或沉淀。

(2)耐堿穩定性

將待測乳液用自來水配制成15 L工作液，滴加5％碳酸鈉溶液，調節pH值至9，靜置30 min后用白色滌綸機織物過濾，觀察絮凝情況，確定乳液的耐堿穩定性。

(3)稀釋穩定性

將待測乳液分別用自來水、盛澤工業水配制成15 g／L-l-_作液，各取20 mL于試管中，靜置7 d，觀察工作液是否有絮狀物或沉淀。

(4)剪切穩定性

分別用自來水、盛澤工業水配制15 g／／L工作液， 用磁力攪拌機以13 000 r／min攪拌15 min，觀察乳液 是否有絮狀物或白色顆粒。

(5)鈣離子穩定性 向16 mL待測乳液中加人4 mL 0．5％CaC12溶 液，搖勻，靜置48 h。若乳液不出現凝膠且無分層現 象，則表示鈣離子穩定性合格。

1．3．3拒水性能 參照AATCC 22—20O5《防水性：淋水測試法》測 試并評級。

1．3．4 拒油性能

參照AATCC 118_2O07《疏油性：耐烴類測試》測試并評級。

1．3．5加工持續性能

將約10 1TI織物連續經過整理液軋槽，浴比1：12， 一浸一軋后烘干、焙烘，浸軋過程中不再補充整理劑，然后每隔50 cm取樣，測試織物的拒水、拒油性能。

1．3．6 透氣性能

參照GB／T 5453-1997{織物透氣性的測定》測試并評級。

2結果與討論

2．1乳液粒徑分布

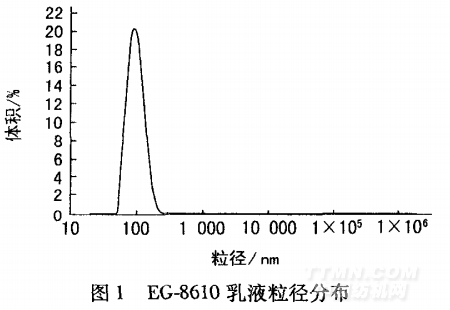

采用激光粒度儀測定EzGard EG一8610乳液粒徑分布，結果如圖1所示。

由圖1可以看出，乳液的粒徑主要分布在68～ 143 nm，且在96 nm處的分布密度達到最大值，可以認 為EzGa~EG一8610乳液粒徑較小，均勻度較好。

2．2乳液穩定性

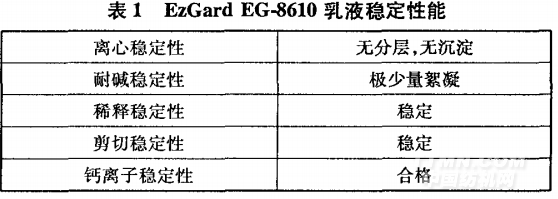

EzGard EG一8610乳液的各項穩定性能指標見表1。
