2.2.2保溫溫度的確定

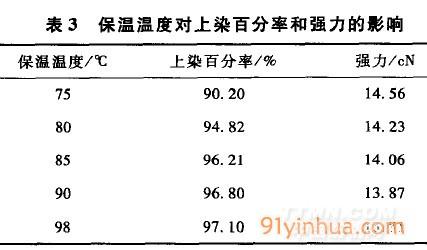

在單因素實驗確定混合稀土用量的基礎上,以保溫溫度分別為75、80、85、90、98℃ 時,按稀土染色工藝實驗做3次平行實驗,測上染百分率和強力,取平均值,結果見表3。
中國印花網從表3可看出,在8O ℃ 時纖維上染百分率有明顯提高,到85℃ 時再升高溫度對上染百分率增加不明顯;而升高溫度強力呈下降趨勢,綜合考慮選保溫溫度為85 ℃ 。
2.2.3保溫時間的確定

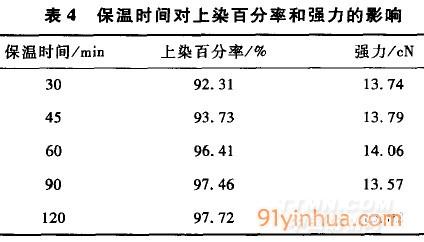

在單因素實驗確定混合稀土用量、保溫溫度的基礎上,改變保溫時間分別為30、45、60、90、120 min,按稀土染色工藝做3次平行實驗,測上染百分率和強力,取其平均值,觀察保溫時間對上染百分率和強力的影響,結果見表4。
由表4可以看出,在保溫時間60 min時纖維上染百分率有明顯提高,且強力達到最大值,再繼續延長保溫時間,對上染百分率增加不明顯;而此時的強力有所下降,綜合考慮選保溫時間為60 min。
通過單因素實驗,確定稀土染色最佳工藝為:混合稀土用量0.20%(owf),保溫溫度85℃ ,保溫時間60 min,pH值4.5,浴比1:50。其中比常溫染色
工藝節省了平平加O和元明粉等染色助劑,染色保溫溫度降到85℃ ,比常規染色工藝可降低13℃ ,減少了對羊毛的損傷。
3 結論
①混合稀土是酸性染料染色的良好助劑。
②混和稀土用于羊毛酸性染料染色有利于提高上染百分率。
③稀土染色工藝和傳統常規染色工藝相比,取代了平平加0、元明粉等染色助劑,節省了原料,減輕了環境污染,染色保溫溫度降低了13℃ ,有效地保護了羊毛,染色后纖維強力比常規染色纖維有所提高。
<<上一頁[1][2][3]
相關信息







推薦企業
推薦企業
推薦企業
