激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

2. 1　坯布幅寬的計算

一般按經驗要求坯布幅寬與成品幅寬的差距不大于20%,其彈性收縮率在30%左右,則其成

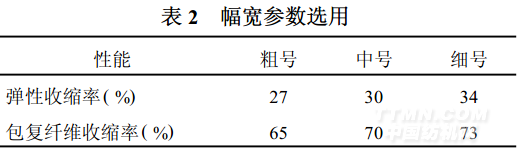

品緯向彈力伸長和縮水率效果較好。坯布幅寬是緯彈織物成品幅寬的一個重要基礎因素。應根據成品幅寬及緯向彈性收縮率大小,按比例作相應調整,其計算公式為:坯布幅寬=成品幅寬×(l 十彈性收縮率)/ (l 一包復纖維收縮率) 。

2. 2　坯布經緯密的計算

由于緯向彈性收縮,坯布經密應適當小于成品經密,而緯密則應略大于成品緯密使織物在濕熱處理中有一定的收縮余地,以保證成品具有預期的彈性伸長率和手感。同時又保證織物的內在質量,坯布經密可由下列公式求得:坯布經密=成品幅寬×成品經密/ 坯布幅寬坯布緯密=成品緯密+(1～2) 緯

    氨綸彈力色織物的后整理工藝

工藝流程:坯布→燒毛→退漿→半絲光→預縮→定形柔軟整理3. 1　燒毛工序由于氨綸受熱(高溫)易收縮和熔融等特點,因此燒毛時火口溫度宜高,通過火口速度要快,張力要低,使絨毛快速燒去,而又不影響氨綸。使用氣體燒毛機,火焰溫度1 300 ℃,車速110 m/min,蒸汽滅火。3. 2　退漿工序

由于氨綸具有耐稀酸不耐熱堿液和濕熱處理時氨綸絲急劇收縮的特點,可采用短流程冷軋堆酶退漿,對淀粉漿工藝條件可參照棉織物工藝:浸酶溫度40℃,pH 6～7。對混合漿在浸酶前先采用一格70℃熱水洗,再浸酶打卷,有利于混合漿的溶脹,時間10～12h,打卷不宜太緊,防止打卷時由于卷邊產生的壓痕難去除和沾色。退漿工藝見表3。

3. 3　絲光工序

由于聚酯型(維林)氨綸不耐堿,一般對聚酯型(維林) 彈力織物不進行絲光處理,對聚醚型(萊卡) 彈力織物進行半絲光處理。工藝條件:堿濃160 g/ L,噴淋堿濃35～40 g/ L,水洗溫度70℃,落布門幅為成布門幅,車速45m/ min,檢查布面pH如帶堿可用冰醋酸中和,確保布面中性,防止殘堿對氨綸的傷害。絲光工藝見表4。
