激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

K=(K/S)A/(K/S)B

式中: (K/S)A———棉面的K/S值;

(K/S)B———粘膠面的K/S值。

染料的同色性評定:

當K=1時,棉纖維/粘膠纖維兩種纖維同色;

當K>1時,棉纖維色澤深于粘膠纖維;

當K<1時,棉纖維色澤淺于粘膠纖維。凡同色平衡指數K值越接近1,則同色性越好。

2　試驗結果與分析

2.1　染色溫度對粘/棉交織物同色性的影響分析

染色溫度是染色工藝的重要參數,控制染色溫度可有利于提高染料向纖維內部的擴散、滲透性能。采用兩種或兩種以上的染料進行拼色,首先考慮拼色的先決條件是選用上染速率基本一致的染料,當拼色染料吸收速率不一致時,吸收速率快的染料先在織物表面染著,后吸收的染料可能進入織物組織內部。這是隨著溫度升高,纖維膨化后,殘留在染浴中的染料向纖維內部的吸收速率反而大于先吸收染料的擴散速率之故,易造成染色不勻;本試驗選用的三原色染料具有良好的配伍性和上染同步性,染料互配比例見表2。

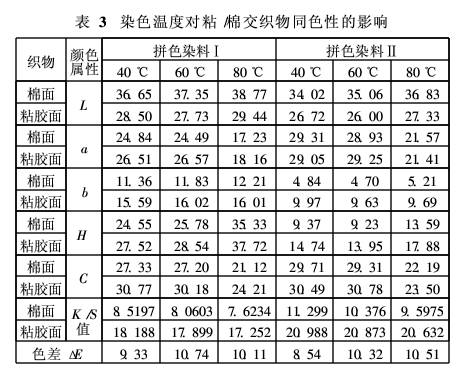

拼色染料對粘/棉交織物分別進行40, 60和80℃浸染,其顏色數據見表3。

由表3可知,隨著染色溫度的升高,棉纖維的表觀得色量減小(表現為L值增大),而粘膠纖維的表觀得色量是先增大后減小,在60℃時最大(表現為L值最

色差ΔE9. 33 10. 74 10. 11 8. 54 10. 32 10. 51小)。因為,溫度升高既有利于纖維的膨化,又可加速染料分子的擴散,兩者都有利于染料的上染和染料-纖維鍵的形成。但溫度的升高也會加速染料的水解,使纖維的得色量下降。從a、b、c值來看,隨著溫度的升高,a、b、c值沒有比較明顯的變化規律。綜上所述,粘/棉交織物的染色溫度選擇60℃為宜。

2.2　染色時間對粘/棉交織物同色性的影響分析

染色時間同樣是染色工藝的重要參數,控制染色時間有利于促進染料的擴散和滲透。本試驗選用的三原色染料在互配的基礎上進行淺色系列(染料用量為0. 45% owf)和深色系列(染料用量為1. 5% owf)的染色,染色工藝選用60℃恒溫浸染工藝,染色時間分別為10, 20, 30和40min,染色織物的色差和同色性平衡值曲線見表4。
