這是因為碳酸氫鈉、防染鹽S和染料都是電解質，聚丙烯酸類合成增稠劑在電解質的作用下.失去對水的增稠作用，導致粘度下降而海藻酸鈉與聚丙烯酸類合成增稠劑的增稠機理不同.基本不受電解質的影響。
綜上所述.3：7混合糊料耐電解質的性能比海藻酸鈉稍差.但與ZW603相比有了很大改善。圖1中色漿粘度的變化曲線也說明了這一點
2.1.3.4與尿素的相容性
尿素是活性染料印花常用的助溶劑、吸濕劑，除個別染料染深濃色時用量在10%左右外，一般尿素用量不超過6%，圖6為各原糊與尿素的相容性。
.png)
由圖6可以看出.三種糊料隨著尿素的加入.粘度值略有升高后又降低，最終恢復至原粘度附近對尿素的穩定性好這是因為尿素是非電解質，不會引起合成增稠劑粘度的大幅度下降剛開始加入粘度升高是由于尿素的吸濕膨化功能所致.但吸濕膨化至一定程度，原糊料分子之間的作用力被削弱.導致粘度降低，但最終仍能 維持混合糊料的原粘度水平。
2.1.4混合糊的抱水性
.png)

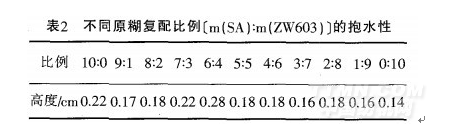

表2為各混合糊料的抱水性
由表2知，單獨合成增稠劑zW603的抱水能力最強，海藻酸鈉抱水性相對較差。隨著ZW603比例的增大，抱水性增強。一般來說原糊的抱水性要求在0.10.2cm之間較為合適.各混合糊的抱水能力均符合此要求
2.1.5耐儲存穩定性
單獨海藻酸鈉糊料25℃放置一周后粘度嚴重下降，兩周后變質并產生異味失去增稠能力。
<<上一頁[1][2][3][4][5][6][7][8]下一頁>>
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
