ZW603放置兩周不會變質.粘度也不變化混合糊料耐儲存穩定性比海藻酸鈉有所改善，海藻酸鈉比例越大糊料越容易腐敗變質。3：7~g合糊料放置一周后粘度基本不變.離心分離后不沉淀、不分層，可以滿足實際生產的需要。
2.1.6曳絲性
曳絲性是指糊料垂直流動時成絲的能力，反映了糊料的粘彈性能.與其印花性能和印制效果有直接關系曳絲性的好壞與印花效果有很大關系.尤其是輪廓清晰度海藻酸鈉曳絲性好，ZW603曳絲性很差.混合糊料隨著海藻酸鈉比例的加大曳絲性變好而3：7混合糊料的曳絲性很好.基本與海藻酸鈉一樣，這可能是由于兩種糊料發生某種形式的鍵合。
2.1.7皮膜強度的測定
印花織物在烘干后到染料固色前這段時間的存放過程中.可能會出現干色糊由于布面相互摩擦而引起印花花紋處露底.以及在其他花位或未印花部位造成沾色等問題.這都與糊料形成的漿膜強度有關。
各種混合糊料的皮膜強度經測試后均達到4～5級以上符合要求
2.2印制效果測試

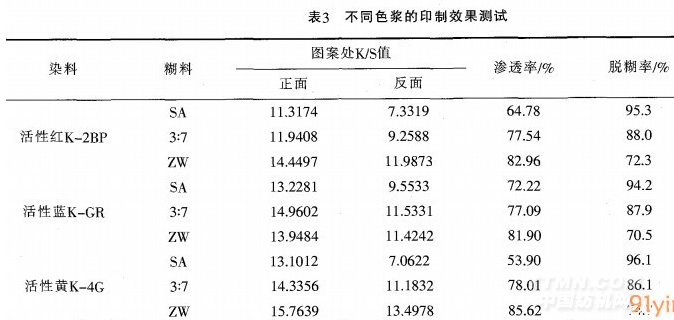

選用三種活性染料配制色漿.印花凈洗后測試滲透性和脫糊率。目測評價輪廓清晰度.結果見表3
.png)
由表3可以看出.對于試驗選用的三種染料.測試指標的變化趨勢一致：ZW603的表面得色量和滲透性最高，3：7混合糊料次之.海藻酸鈉最差。這是 由于聚丙烯酸分子中的負性基團比藻酸鈉分子中的一COO一基團強得多，更有利于染料向纖維轉移。滲透性好則主要是因為ZW603糊料的粘度最低。
海藻酸鈉脫糊率最好，3：7混合糊料次之.ZW603最差。這是因為ZW603雖然不與染料反應.但是高分子鏈對纖維的較強吸附，加上難溶性丙烯酸多價鹽的形成，使增稠劑較難從織物上洗凈.導致手感較硬。3：7"7g合糊料脫糊率不及海藻酸鈉.但~LZW603有了較大改善，試驗的三種染料均達到85%以上，滿足印花糊料的一般要求.可以通過加強水洗提高其脫糊率。
單獨使用海藻酸鈉的織物輪廓最清楚，粗細均勻：單獨使用合成增稠劑的織物輪廓清晰度差，線條模糊.這是由于其很強的吸濕性導致汽蒸過程中吸收大量水分.造成滲化：3：7混合糊料與海藻酸鈉輪廓清晰度相差不大。綜上所述.復配比例為3：7的混合糊料得色量、
<<上一頁[1][2][3][4][5][6][7][8]下一頁>>
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
