激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

1．3．2染液超聲波處理時間的影響

將配好的o．W．f為6％的染液分別經(jīng)超聲波處理 10min、20min、30min、40min、50min、60min，然后按上述 染色工藝進(jìn)行染色，染色條件同

1．3．1，測試織物性能。

1．4測試方法——上染率測試 對于織物上染率的測試，本實(shí)驗(yàn)采用符合CIE1976 標(biāo)準(zhǔn)的D65光源的全自動測色配色儀。利用GSB A67002—86陶瓷標(biāo)準(zhǔn)白板作為白度、色度測量用的定標(biāo) 標(biāo)準(zhǔn)，以未經(jīng)染色處理的空白樣作為參比試樣，對染色 布樣間的差值△L，偏紅、綠色度差值△a，偏黃、藍(lán)色差 值ab以及活性染料染色布樣綜合總色差A(yù)E進(jìn)行了比 較測試。以白布為標(biāo)準(zhǔn)樣品，測染色布與白布之間的色 差A(yù)E值。

 1．5染色工藝條件的優(yōu)化——單因素實(shí)驗(yàn)

1．5．1織物經(jīng)超聲波處理的時間對上染率的影響

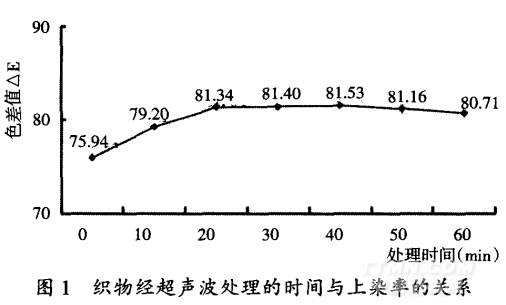

織物經(jīng)超聲波處理的時間與上染率的關(guān)系見圖I。

由圖1可知，較未經(jīng)超聲波處理而言，織物經(jīng)由超 聲波處理后，染料更容易上染到織物上。處理時間在 20min之前，上染率提高趨勢明顯，而20min之后上染 率提高趨勢平緩。這與棉纖維在超聲波作用下纖維微觀 結(jié)構(gòu)的變化有關(guān)。當(dāng)傳播能量的超聲波作用于纖維時， 在機(jī)械作用的影響下，必在纖維材料無定形區(qū)的空隙產(chǎn) 生應(yīng)力、應(yīng)變能的集中，其能量會產(chǎn)生微品之間的錯位， 導(dǎo)致結(jié)晶度下降，無定形區(qū)的含量增加或空隙增大。因 此，染料的擴(kuò)散速率加快，進(jìn)入纖維內(nèi)部的染料分子數(shù) 目增加，從而染料的上染率提高 1．5．2染液經(jīng)超聲波處理的時間對上染率的影響

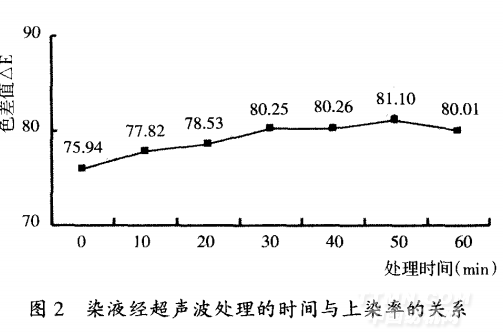

染液經(jīng)超聲波處理的時間與上染率的關(guān)系見圖2。

由圖2可知，較未經(jīng)超聲波處理而言，染液經(jīng)由超 聲波處理后，織物上染率更高。處理時間在30min之前， 上染率提高趨勢明顯，而30min之后上染率提高趨勢平 緩。這是由于在染整加工中，染料的聚集狀態(tài)對染色效 果有直接的影響。染料的上染必須以單分子態(tài)來完成。 染液中染料分子或離子的聚集體顆粒越細(xì)小，染料消耗 越小，所得到的顏色越鮮艷、飽滿，牢度越好。經(jīng)超聲波 處理后，染料顆粒明顯變小了，從而使染料在分散介質(zhì) 中分布更均勻，因此，染液經(jīng)由超聲波處理后，其上染率 獲得較大改善。
