大麻滌綸針織產品抗靜電性能好，抑菌保健，抗紫外線，穿著涼爽不貼身，且無一般麻織物的刺癢感…。大麻纖維的分子結構與棉纖維差異較大，其纖維素含量低于棉，而伴生物的非纖維素組分超過30％，木質素高達6。38％；結晶度和取向度較高；采用半脫膠纖維進行紡紗等，由于以上等原因使大麻織物前處理存在一定困難舊J。另外，前處理既要考慮大麻的精練去雜，又要兼顧滌綸不受損傷，所以難度更大，傳統的煮漂一浴法存在雜質難以除凈，白度差等問題。本試驗嘗試采用高溫高壓煮漂一浴法，以解決上述難題。
1 試驗
1．1材料、試劑與儀器
織物18．2tex大彬滌綸(55／45)單面緯平針織物，坯布頂破強力240．2N，白度42．5％。
藥品雙氧水(30％)，氫氧化鈉(化學純)，硅酸鈉(化學純)，精練劑(10％)和洗滌劑等。儀器高溫高壓染色機，SBD—lB織物白度測定儀，HD026N織物強力測定儀，FA2004電子天平。
1．2試驗方法
在染杯內加入一定量的水，按試驗方案依次加入硅酸鈉、氫氧化鈉、精練劑和雙氧水(精練劑濃度恒定為3g／L)，然后放入織物，將前處理溶液從60℃，以1．5℃／min升至試驗設計溫度，恒溫保持60min，放冷水進高溫高壓染色機，降至85℃，打開取樣，然后熱水洗、皂洗、溫水洗、冷水洗和晾干，最后測定織物白度、失重率和頂破強力。
1．3織物性能測試
白度按照聊T01068一1999《評定紡織品用白度樣卡》，在wsD—I型白度儀上測試；頂破強力參照FZ／T72004．1—2000《針織坯布紡織行業標準》，在HD026N型電子織物強力機上測試。
1．4正交試驗
根據實際生產的主要影響因素，選定雙氧水用量(A)、氫氧化鈉用量(B)、硅酸鈉用量(C)和溫度(D)為影響因素，進行IJ9(34)正交試驗。由于織物處理后的毛效在18c瑚／30min左右，不再作為重要參數考查。
2結果與討論

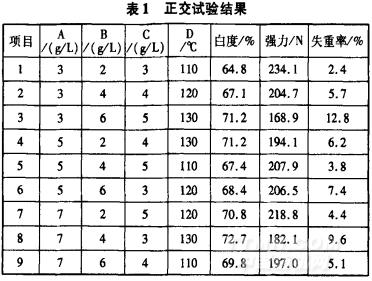

.png)

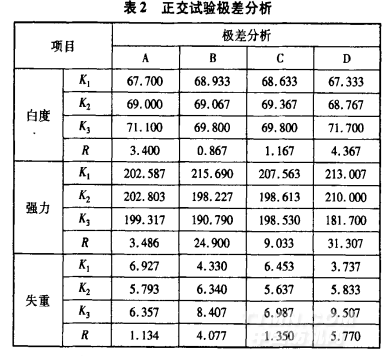

.png)
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
