激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

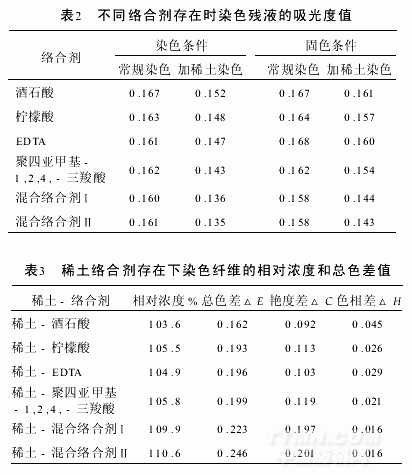

由表２可知：（１）在染色條件下，當絡合劑中加入稀土溶液后，稀土能起促染作用，尤以混合絡合劑效果為好；（２）在固色條件下，當絡合劑中加入稀土溶液后，稀土仍能起促染作用，但與染色條件相比，固色條件下染色殘液的吸光度值比染色條件下殘液的吸光度值要高，從所用６組絡合劑的測定結果來看，使用絡合劑后可以減弱稀土離子的水解程度，增加促染效果．但如果絡合劑太穩定，除了防止稀土離子水解外，受絡合平衡的影響，會將已與織物作用的部分稀土離子剝落下來，導致上染率下降；絡合劑不太穩定時，由于稀土離子氫氧化物的溶度積小，水解效應強于絡合效應，雖然染液中沉淀量較常規染色法減少，但對織物的上染率變化不明顯．綜合上述２種原因自行配制的混合絡合劑要優于單一絡合劑，可以較好地克服水解效應和絡合效應對染料上染過程中的不利因素，提高染色織物的相對濃度和總色差，降低染色殘液的吸光度值，提高染料的利用率．因此，使用更為理想的混合絡合劑對提高染色織物的相對濃度和艷度是非常有益的．

２.３稀土絡合劑對苧麻纖維染色牢度等的影響

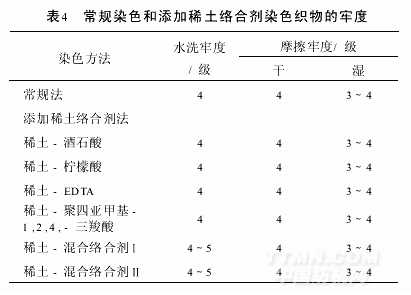

在相同條件下，對常規染色織物和添加稀土絡合劑的染色織物進行水洗牢度和摩擦牢度的測定，實驗結果見表４．

由表４可知，在Ｃ．Ｉ．活性紅１９５染色過程中，添加稀土絡合劑的染色織物和常規染色織物的水洗牢度和摩擦牢度一致．同時，采用掃描電鏡對常規染色織物和添加稀土溶液后染色織物的表層結構進行了測定，發現經添加稀土溶液染色、固色后的織物其表層結構變得略為疏松，手感變好．
