激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

GR2速度的提高有利于成品絲的染色均勻性的提高,見圖2。由圖2可知,在一定拉伸速度下,拉伸倍數(shù)降低,襪帶上深色段長度增加,這是因為隨著拉伸倍數(shù)降低,纖維所受拉伸應(yīng)力減小,使未充分拉伸段變長。同時,在相同拉伸倍數(shù)下,隨著拉伸速度減小深色段變長。

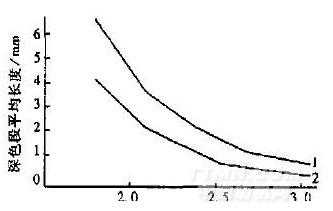

1,GR2速度為4500m/min;2,GR2速度為4800m/min

圖2、不同GR2速度下,拉伸倍數(shù)與色段長度的關(guān)系

Fig.2、RelationofdrawratiowithdyeinglengthindifferentGR2velocity

GR2速度不能設(shè)定太高,否則會造成單絲斷裂和毛絲產(chǎn)生,生產(chǎn)狀況變差。GR2溫度,主要作用是消除拉伸內(nèi)應(yīng)力,使成品絲結(jié)構(gòu)性能穩(wěn)定。溫度越高,大分子鏈活動增強,結(jié)晶度提高,非晶區(qū)含量降低,成品絲的沸水收縮率降低。但溫度太高會使大分子鏈松弛而發(fā)生解取向,導(dǎo)致毛絲和斷頭增多;過低則拉伸形變阻力增大,同樣導(dǎo)致毛絲和斷頭增多。

2.5、紡絲速度對纖維性能影響

改變工藝條件,生產(chǎn)60dtex/24f,111dtex/36f,167dtex/72f等3種FDY產(chǎn)品,當紡絲速度改變時,結(jié)果見表4。

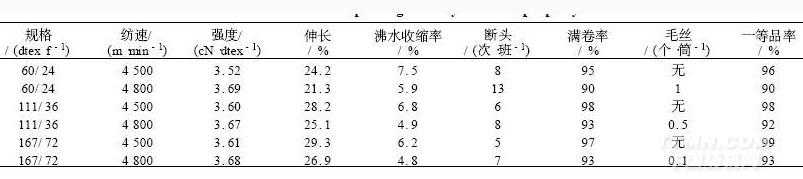

表4、紡絲速度對纖維性能影響

Table4、Effectofspinningvelocityonfiberproperty
