(6)電導率測定：國產DDS—llA電導率儀(上海第二分析儀器廠)。
(7)耐曲磨試驗：Y522織物耐磨儀(常州第二紡織儀器廠)。
2實驗結果與討論
2．1乙二醛用量選擇

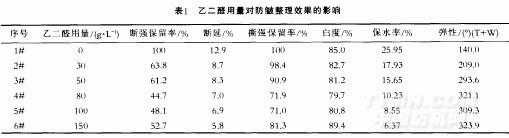

.jpg)
實驗結果分析(從2#N6#)
(1)織物的斷強：隨著乙二醛濃度增加而下降，達到一定濃度后．當乙二醛濃度繼續升高時．則斷強又有所上升。
(2)織物的斷延：隨著乙二醛濃度增加而下降，主要是由于交聯數增加。
(3)織物的撕強：隨著乙二醛濃度增加而下降．達到一定濃度后．當乙二醛用量繼續上升時．撕強又有所上升。
(4)織物白度：白度變化規律如斷強。
(5)織物保水率：隨著乙二醛濃度上升而下降，隨著乙二醛用量增加，交聯數增多．棉纖維上的羥基因發生交聯而被封閉．因而與水結合的羥基減少了．所以保水率下降。
(6)織物的彈性：隨著乙二醛用量的增加．緩彈(T+W)不斷上長，當乙二醛用量繼續上升至80g／L時，緩彈開始下降，但當乙二醛濃度繼續升高時，>100g／L，(T+w)又繼續上升。分析其原因，當乙二醛濃度由低到高上升時．分子鏈間的交聯不斷繒加．彈性也就不斷升高．當交聯數達到獲得最大回彈角所需的最少數量時．彈性值到達最大．交聯數超過這個最小數量時．就對彈性沒有貢獻．使織物彈性開始下降，其原因可能是：乙二醛過量后，沉積在纖維表面．表面樹脂過多．使彈性略有下降．但當乙二醛濃度很高時，因交聯數大大增加．故彈性義會有所上升。
綜上所述，3#(乙二醛為50g／L)，彈性、強力、白度均較好，甜(乙二醛為80g／L)，彈性雖較3#高，但其強力下降太多，而6#(乙二醛為150g／L)．彈性雖最高．但在實際應用中，乙二醛用量太多，不經濟．所以在3#和4#間選擇較為適合，故選乙二醛用量為60g／L.
<<上一頁[1][2][3][4][5][6][7]下一頁>>
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
