激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

2．3．2醇用量減半試驗

從實驗結果可知：

乙二醇作為添加劑時彈性下降較1．6一己二醇和甘油低．保水率也較1．6一己二醇和甘油低．撕強較它們高．故選乙二醇較合理從以上實驗中我們可以知道．加入共反應物除彈性下降外．其它幾項性能都有不同程度的提高從上述分析得知。加入1，2一丙二醇時．強力上升百分率較其余二醇和甘油都低．彈性下降百分率都較其余二醇和甘油高．故不選1．2一丙二醇

2．3-3乙二醛與乙二醇混合比對效果的影響。

用乙二醇作為添加劑時．織物強力和白度均有較大的提高.乙二醛和乙二醇比例大小會影響織物整理效果．進行不同混合比試驗．為了選出它們的最佳混合比.

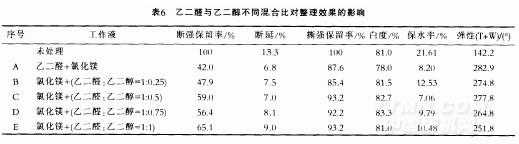

從實驗結果可知：

(1)織物斷強：加入乙二醇后．織物斷強有顯著提高．且隨乙二醇濃度增加而增大分析其原因．由于加入乙二醇后．醇羥基和乙二醛羰基生成縮醛鍵．而使整理到織物上的交聯數下降造成的。

(2)織物彈性：加入乙二醇后．織物彈性都有明顯下降，且隨乙二醇濃度升高而發生顯著下降．原因是由于交聯程度降低造成的。

(3)織物白度：加入乙二醇后．織物白度都有明顯上升，并隨著所加乙二醇濃度升高而增大原因是二醇與未反應的醛羰基反應生成縮醛鍵．不會發生氧化或酸催化泛黃。

(4)織物撕強、斷延．無明顯變化規律。

當乙二醛：乙二醇：1：0．5時．織物斷強較未加乙二醇時有顯著增加．因彈性下降較少．彈性較其余比例的都高．乙二醛：乙二醇=1：l時斷強雖上升最高但彈性下降太多，故選乙二醛：乙二醇：1：0．5比較合理。

2．4柔軟劑的選擇

織物經乙二醛整理后．雖然彈性得到了較大改善和提高，但手感硬板、撕破強度降低．丁作液中加入適當柔軟劑．可改善整理織物的手感.

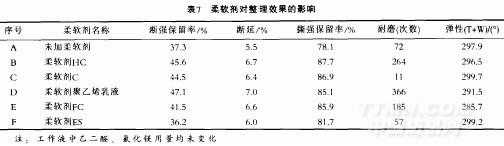

工藝條件：柔軟劑用量為20g／L；二浸二軋，帶液率：70％；預烘：90oC，200S；焙烘：160oC．200s：pH值：A為5，B為4．5，C為4，D為4，E為5，F為3．5.
