激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

引言

大麻/彩棉交織物采用了大麻為經(jīng)紗，彩棉為緯紗織造，使織物既有麻織物的挺括風(fēng)格，優(yōu)異的吸濕排汗效果和防紫外線的功能，又有彩棉織物舒適柔軟的服用性能與柔和的天然色彩，涼爽透氣，抗菌防霉，是理想的夏季服裝面料。但是，大麻纖維結(jié)晶度高，纖維較硬，剛性大，使得大麻交織物也比較硬挺，影響了大麻/彩棉交織物的外觀與舒適性⑴。為此分別選用蓬松片與柔軟劑對(duì)大麻乂彩棉交織物進(jìn)行柔軟處理。蓬松片與柔軟劑都是陽離子型柔軟劑，由于陽離子型柔軟劑帶正電荷，對(duì)纖維有極高的親合力，容易被吸附，此時(shí)柔軟劑分子的親水基吸附在纖維素上，而憎水基向外側(cè)排列，纖維被長(zhǎng)鏈脂肪烷基的膜所包覆，使纖維之間的摩擦系數(shù)下降。因此用陽離子型柔軟劑與蓬松片處理的纖維柔軟，光滑，同時(shí)表面也具有豐厚、蓬松的效果。

通過蓬松片與柔軟劑的處理，織物的剛度，硬挺度得到有效的降低，織物的厚度與蓬松性明顯改善，還可以獲得豐滿、滑糯、柔軟的手感。本文通過正交試驗(yàn)分析的方法，探討最佳整理工藝。

1試驗(yàn)

1.1材料

大麻/彩棉交織物整理劑

1.2儀器

電腦控制硬挺度儀，HH型恒溫水浴鍋，702-3型電熱鼓風(fēng)干燥箱，電子天平，704615：電腦式透氣性測(cè)試儀，織物厚度儀，掃描電子顯微鏡。

1.3方案

蓬松柔軟整理

選用柔軟劑、蓬松片分別對(duì)織物進(jìn)行整理。

工藝流程：大麻/彩棉交織物—柔軟劑處理—水洗—烘干—蓬松片處理—水洗—烘干。

處理工藝：柔軟劑質(zhì)量濃度7、11、15g/L，浴比1:8，溫度50度：，時(shí)間40min。蓬松片質(zhì)量分?jǐn)?shù)3%、5%、7%，浴比1:20，溫度98度，時(shí)間15min.

測(cè)試及評(píng)定方法

在織物硬挺度儀上測(cè)定織物的抗彎長(zhǎng)度，測(cè)得織物單位質(zhì)量，求得抗彎剛度⑴，每種取10個(gè)試樣的平均值。在電子織物強(qiáng)力試驗(yàn)儀上測(cè)定織物的斷裂強(qiáng)力和斷裂伸長(zhǎng)，每種試樣取10個(gè)試樣的平均值;用電子天平測(cè)試試樣蓬松柔軟處理前后的質(zhì)量，計(jì)算減量率；電腦式透氣性測(cè)試儀測(cè)試織物的透氣量，取10個(gè)試樣的平均值，試樣兩側(cè)壓差為127.4Pa；采用織物厚度儀測(cè)試織物的厚度;采用掃描電鏡觀察蓬松柔軟處理前后交織物經(jīng)緯紗的表面微觀形態(tài)。

2結(jié)果與討論

正交試驗(yàn)方案及數(shù)據(jù)處理

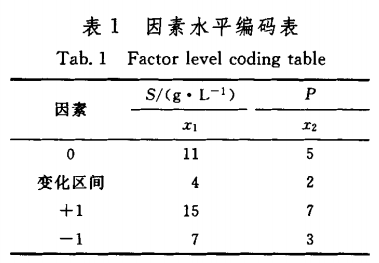

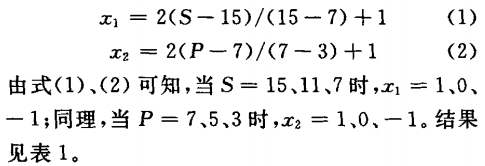

利用正交試驗(yàn)分析的方法安排試驗(yàn)方案。確定柔軟劑質(zhì)量濃度在7～15g/L變化，蓬松片質(zhì)量分?jǐn)?shù)在3%～7%變化。因此，其編碼公式可寫為

由于柔軟劑和蓬松劑的含量在整理中存在交互作用，這種交互作用有助于改善織物的柔軟蓬松性。
