前言
聚對苯二甲酸丙二酯纖維(PTT纖維）的性能與聚X中苯二甲酸乙二酯（PET纖維）類似，但前者具有良好的回彈性、柔軟的手感和優良的染色性，且抗靜電性好、抗污性佳⑴，是一種新型的聚酯纖維。正是由于PTT纖維具有如此優良的特性，在服用領域，它可與其它纖維混紡或交織，以開發眾多紡織新面料；在裝飾領域，PTT'纖維可以作為新型的地毯纖維材料。PTT纖維與PET纖維交織面料的風格和手感以及各項色牢度均優于錦綸和滌綸纖維交織面料，可用于時裝、體育運動服、家紡產品等。
雖然PTT纖維的染色性能及機理已有大量報道，也有人對混紡織物的染色做了相關研究，但是對PTT/PET交織物染色的研究尚不多。因此,有必要對交織物染色性能做一些深人的探討，以適應開發織物新品種的需要，為其后續的染整加工提供一定的理論依據，為實際生產提供技術支撐。
本課題試驗采用分散染料對PTT/PET交織物進行高溫高壓染色，探討不同溫度下和組分染淺色和中深色時的染色情況，分析PTT/PET交織物的染色效果，以期得到PTT/PET交織物同色染色的條件和適用染料。
1材料和方法
1.1試驗材料
織物PTT/PET交織物，交織物的正面為PTT纖維,反面為PET纖維
染料及助劑20只分散染料，乙酸、乙酸鈉、純堿和保險粉(均為分析純）
設備
1.2試驗方法
前處理純堿g/L保險粉2g/，溫度90度，時間40min，浴比1:40。
染色在紅外線染色打樣機中進行?；咎幏綖槿玖腺|量分數0.2%，采用醋酸廠醋酸鈉調節PH值至5，浴比1：40。染色工藝為40度始染,
升溫至規定溫度,保溫60min，染色結束后以3度每min降溫至80度，取樣，冷水充分洗滌。
還原清洗純堿2g/L保險粉3g/L浴比1:80，在低噪振蕩式染樣機中80尤\度還原清洗10min
1.3K/S值和色光

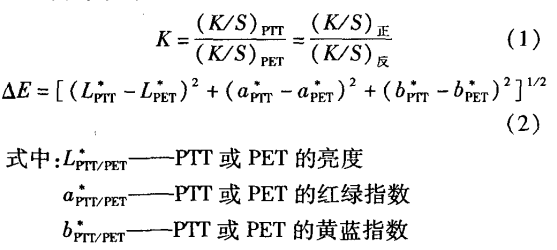

測定染色試樣正反面的表觀色深K/S值、顏色參數、D65光源和10度視角，試樣折疊四層。按式（丨）和式（2）分別計算分散染料在PTT和PET纖維上的同色平衡值K和以PET為標準時PTT和PET之間的總色差。
2結果和討論
2.1染色溫度對PTT/PET交織物同色染色的影響
2.1.1染色溫度對表觀色深的影響

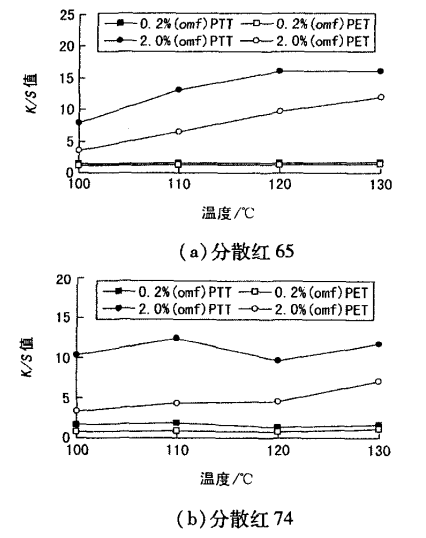

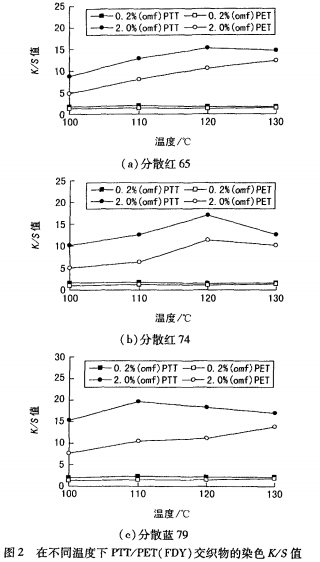

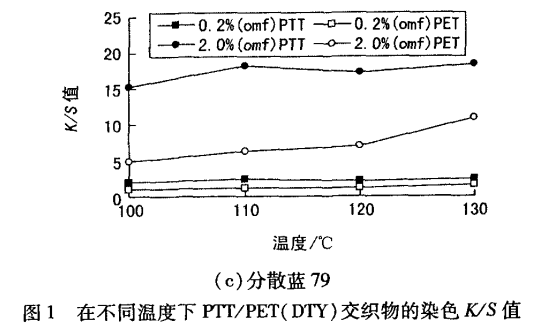

選取低溫型分散紅65、高溫型分散紅74和藍79對PTT/PET巧交織物染色，染料質量分數0.2%和2.0%，染色溫度對K/S值的影響見圖1和圖2。
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
