激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

2結果與III論

2.1同浴法改性漂白工藝條件的優(yōu)選

2.1.1助劑WLS質量濃度的優(yōu)選

蠶蛹蛋白粘膠長絲按照1.3工藝同浴法改性漂白處理，改變助劑WLS質量濃度，固定碳酸鈉質量濃度6g/L，桂酸鈾質量濃度4g/L’尿素質量濃度4g/L，30%。雙氧水質量濃度15g/L，水洗、烘干后測白度。然后按照1.4工藝染色，測上染百分率。試驗結果見圖3和表1。

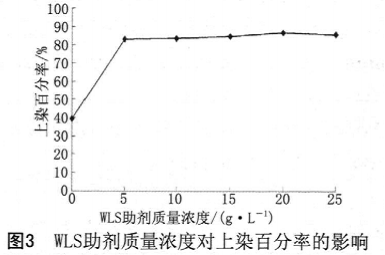

從表1可以看出，隨著WLS質量濃度增加，蠶蛹蛋白粘膠長絲的白度有下降趨勢，當WLS質量濃度超過15g/L，白度基本不變，表明WLS陽離子改性與雙氧水同浴對蠶蛹蛋白粘膠長絲白度影響不大。由圖3可以看出，隨著WLS質量濃度的增加，蠶蛹蛋白粘膠長絲的上染百分率增加，但當WLS質量濃度超過20g/L，上染百分率有下降趨勢。這是因為適當提高WLS質量濃度，蠶蛹蛋白粘膠長絲改性程度提高，纖維上正電荷數(shù)目增加，增大了染料與纖維之間的靜電引力、范德華力和氫鍵作用力，致使吸附在纖維上的染料量增多。然而在一定質量濃度的堿液中，反應達到平衡時所消耗的改性劑有飽和值。當改性劑質量濃度過高，助劑分子大量附著在蠶蛹蛋白粘膠長絲表面，染料分子無法滲入纖維內(nèi)部，或附著在纖維表面的過剩的體13在染色時從纖維上脫落下來，在染浴中與染料結合，不利于染料上染及向纖維內(nèi)部滲透。可見陽離子改性與漂白可以同浴進行，縮短了工序，有利于節(jié)能減耗。由試驗確定出WLS最佳質量濃度為20g/L。

2.1.2碳酸鈉質量濃度的優(yōu)選

蠶蛹蛋白粘膠長絲按照1.3工藝進行同浴法改性漂白處理，改變碳酸鈉質量濃度，固定助劑質量濃度20g/L,硅酸鈉質量濃度4g/L，尿素質量濃度4g/L，30%雙氧水質量濃度15g/L，水洗、烘干后測白度。然后按照1.4工藝染色，測上染百分率。試驗結果見圖4和表2。

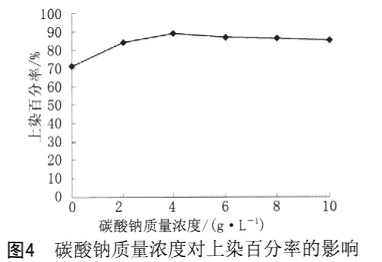

從表2可以看出，隨著碳酸鈉質量濃度的增加，蠶蛹蛋白粘膠長絲白度有稍微提高趨勢，當碳酸鈉質量濃度超過4g/L白度基本不變。由圖4可以看出，碳酸鈉質量濃度在0?2g/L時，上染百分率顯著提高，當其質量濃度為4g/L時，上染百分率達到最高。
