激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

碳酸鈉的作用有以下幾個方面：

1〉保持雙氧水漂白所需的堿性浴，合適質量濃度的碳酸鈉對雙氧水漂白有促進作用；

2〉碳酸鈉有利于纖維上雜質的去除

3〉對水有一定軟化作用；

4〉在改性過程中堿起催化作用，它能促進改性劑與纖維反應。其原因為：堿性條件下纖維所帶負電荷增多，有利于陽離子改性劑WLS的吸附，并且有利于改性劑中的環氧乙烷活性基與纖維發生反應，進而提高改性效果。然而碳酸鈉質量濃度超過4g/L時，染色性能下降，原因是堿性太強，改性劑札5水解速率增大，導致改性效果降低。所以，同浴漂白改性工藝中碳酸鈉最佳質量濃度確定為4 8幾。

2.1.3硅酸鈉質量濃度的優選

蠶蛹蛋白粘膠長絲按照1.3工藝同浴法改性漂白處理，改變硅酸鈉質量濃度，固定助劑WLS質量濃度20g/L.碳酸鈉質量濃度4g/L，尿素質量濃度4g/L,30%雙氧水質量濃度15g/L，水洗、烘干后測白度。然后按照1.4工藝染色，測上染百分率。試驗結果見表3。

從表3可以看出，隨著硅酸鈉質量濃度的增加，蠶蛹蛋白粘膠長絲白度顯著提高，這是因為硅酸鈉在溶液中形成膠體狀態，能有效吸附漂液中的鐵、銅等重金屬離子，抑制雙氧水的無效分解，充分發揮雙氧水的有效漂白作用，并能吸附漂液中的雜質，進而提高織物白度。當硅酸鈉質量濃度超過2g/L，白度有稍微下降趨勢，這是因為硅酸鈉質量濃度太大，超過其飽和度后，可能產生硅垢，致使白度有降低趨勢。由表3還可以看出，硅酸鈉質量濃度對上染百分率的影響不大。所以，同浴改性漂白浴中硅酸鈉最佳質量濃度確定為2g/L。

2.1.4時間的優選

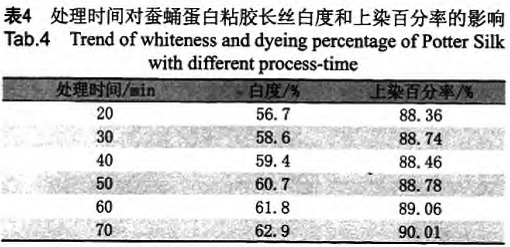

蠶蛹蛋白粘膠長絲按照1.3工藝進行同浴法改性漂白處理，改變處理時間，固定助劑WLS質量濃度20g/L.碳酸鈉質量濃度4g/L，硅酸鈉質量濃度2g/L尿素質量濃度4g/L,30%雙氧水質量濃度15g/L水洗、烘干后測白度。然后按照1.4工藝染色，測上染百分率。試驗結果見表4。

從表4可以看出，隨著處理時間的增加，蠶蛹蛋白粘膠長絲白度顯著提高，上染百分率有增大趨勢，表明適當延長處理時間有利于纖維上雜質和色素的去除，也有利于蠶蛹蛋白粘膠長絲的陽離子改性。然而處理時間對蠶蛹蛋白粘膠長絲白度的影響遠大于對上染百分率的影響，說明改性速率遠大于漂白速率，從節約成本和能源考慮，優選時間為60min

2.1.5雙氧水質量濃度的優選

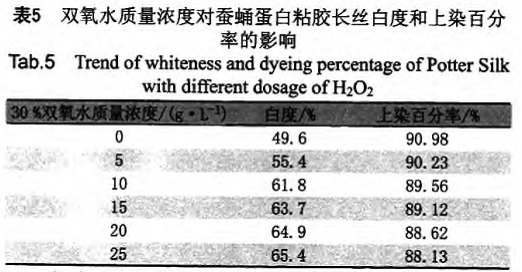

蠶蛹蛋白粘膠長絲按照1.3同浴法改性漂白工藝處理，改變雙氧水質量濃度，固定助劑WLS質量濃度20g/L，碳酸鈉質量濃度4g/L，硅酸鈉質量濃度2g/L，尿素質量濃度4g/L水洗、烘干后測白度。然后按照1.4工藝染色，測上染百分率。試驗結果見表5。

從表5可以看出，隨著雙氧水質量濃度的增加，蠶蛹蛋白粘膠長絲白度顯著提高。這是由于適當增加雙氧水質量濃度，有效漂白成分增加，進而加速纖維上的有色物質被氧化而分解，使纖維白度提高9從表5還可以看出，隨著雙氧水質量濃度的增加，蠶蛹蛋白粘膠長絲上染百分率有下降趨勢，說明雙氧水的存在對纖維陽離子改性效果有一定影響，但由試驗結果看出，上染百分率降低不大，因此陽離子化改性與漂白同浴的工藝是可行的。
