1前言
隨著我國加入WTO商品交易的貿易壁壘沒有了，但帶來了技術壁壘。對我國紡織品的生產帶來了巨大沖擊。傳統產品已不能滿足國際服裝面料的需求。只有不斷開發新的生產工藝、新的產品才能給企業帶來活力。我廠根據外商的要求，開發了純棉紗卡三防整理產品。該產品的三防要求是潑水度90分以上，防油性4級以上、防污性4級以上。
2實驗部分
2·1實驗材料
純棉紗卡63"20×16128×58
2·2實驗藥品
奧利氟寶C(汽巴嘉基)
AG-710(日本明誠)
2·3實驗設備
托盤天平實驗室小樣軋車電熱鼓風干燥箱實驗室小樣焙烘機
2·4試驗方法
潑水度測試：AATCC-22
防油性測試：AATCC-118
防污性測試：本廠自測方法，把番茄醬倒在被測物上，30秒后用面巾紙擦掉，不留痕跡為5級。
3工藝試驗
3·1三防整理劑的選擇
奧利氟寶C是汽巴嘉基推出的專用三防整理劑，AG-710是日本明誠推出的防水整理劑，兩者都是含氟有機硅整理劑，在這里我們進行了比較實驗，看兩者誰的三防效果好。
注整理工藝為l80℃焙烘3分鐘
從表中知奧利氟寶C的三防性能比AG-710要好，故我公司選用奧利氟寶C。
3·2焙烘溫度和時間的確定
焙烘溫度和時間直接影響三防整理的效果，我們通過大量的實驗來確定用奧利氟寶C的生產工藝，具體見下表：

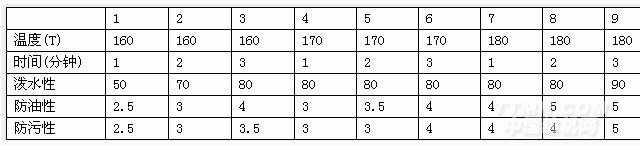

焙烘時間和溫度對整理效果的影響（奧利氟寶C60g/L）
從表中可知焙烘溫度在180℃焙烘時間在3分鐘可以獲得最佳的三防效果。
3·3濃度的選擇
在確定了焙烘溫度和時間后，為了以最小的投入獲得最大的效益，我們又做了大量的實驗，來確定奧利氟寶C的最佳用量，具體見下表:
從表中可知奧利氟寶C的用量在60g/L時即可獲得最佳的三防效果。
3·4pH值的影響

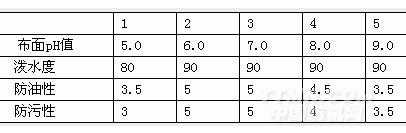

在實驗中我們發現待整理織物布面的pH值直接影響三防整理的效果，為此我們做了以下實驗，來確定三防整理時應把布面的pH值控制在什么范圍，具體見下表：
從表中可知pH值對三防整理有很大的影響
4生產實踐
織物：63"20×16128×58純棉紗卡
工藝流程：待整理織物浸軋奧得氟寶C→烘干→焙烘
生產工藝:
浸軋奧利氟寶C60g/L，一浸一軋（軋液率＞60%
烘干溫度100-110℃
焙烘溫度180℃，焙烘時間3分鐘

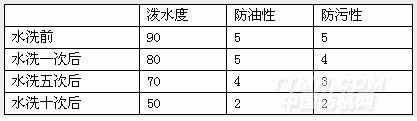

測試結果:
5結論
5·1奧利氟寶C是一個很好的三防整理劑，首先加工過程中要注意待整理的布面pH值及布面含雜情況，這里所謂的含雜是指染色或印花后布面上沒有去盡的洗滌劑、堿劑等染色或印花所必須使用的助劑。只有布面干凈的織物才能加工出效果良好的三防整理織物。
5·2浸軋整理液時，要調整好軋車壓力，以保證織物上足夠的帶液率，否則就達不到滿意的整理效果。
5·3還有一點要注意的是焙烘溫度和時間，兩個條件要同時滿足才能取得最佳的三防效果。
參考文獻:
曾林泉，拒水拒油整理劑FRO的合成與應用，染整科技，2002（3）；24-26
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
