２﹒１﹒１封端劑

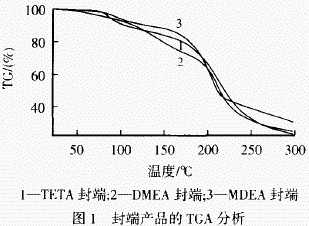

好的封端劑不僅具有水溶性而且還要使其封端后的產品具有較低的解封溫度，對３種封端劑封端產品進行熱分析，其ＴＧＡ如圖１所示﹒
由圖１可以看出，３種封端產品的解封速率都隨著溫度的升高而逐漸增大﹒ＴＥＴＡ封端時，１５９﹒２℃開始解封，２１３﹒８℃解封速率達到最大值，質量損失為５８﹒０２％﹔ＤＭＥＡ封端時，１７１﹒３℃開始解封，２１３﹒５℃解封速率達到最大，質量損失為４３﹒６１％﹔ＭＤＥＡ封端時，１５８℃開始解封，２０３﹒７℃解封速率達到最大，質量損失為５３﹒０３％﹒由于ＭＤＥＡ封端產品的解封溫度比ＤＭＥＡ和ＴＥＴＡ低，因此，本實驗采用ＭＤＥＡ作為封端劑﹒
２﹒１﹒２溫度

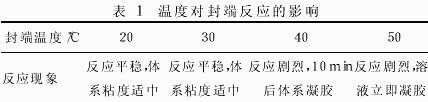

由表１可知，反應溫度為２０℃或３０℃時，體系反應比較平穩，反應物粘度適中﹔４０℃或５０℃時，體系反應劇烈，易凝膠，原因是該封端反應放熱，溫度過高，反應速率快，體系釋放熱量也快，使體系溫度急劇上升﹒
合理的封端溫度不僅可以保証反應充分有效地完成，還可避免因反應溫度過高而引起的其他副反應﹒因此，選用封端反應溫度為３０℃﹒
２﹒１﹒３時間

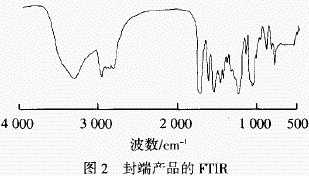

封端時間對封端反應也有很大的影響，封端時間過長，會引起副反應的發生﹒使用醇胺類封端劑封閉—ＮＣＯ，在３０℃條件下封端９０ｍｉｎ可基本完成﹒[４]因此，用ＭＤＥＡ對ＰＥＧ１０００的預聚體封端９０ｍｉｎ﹒為了確定封端反應是否完成，對封端產品進行ＦＴＩＲ測試，結果
如圖２所示﹒
圖２中，１７２８ｃｍ－１附近為該預聚體的—Ｃ—Ｏ吸收峰，而—ＮＣＯ的吸收峰在２２７０ｃｍ－１附近﹒用上述封端劑對端基—ＮＣＯ預聚體進行封端反應，９０ｍｉｎ后在２２７０ｃｍ－１附近已無明顯的吸收峰，証明—ＮＣＯ已被完全封閉，封端反應已基本完成﹒
綜上所述，本實驗封端反應采用３０℃封端９０ｍｉｎ﹒
２﹒２提升劑染色真絲綢織物的耐洗色牢度
自制聚氨基醇胺類封端產品（提升劑）結構中含有氨基基團，經酸化后會形成季銨鹽而溶于水中，在對染色真絲綢織物進行整理前先將它配制成穩定的水溶液（ｐＨ值為３-４），再對織物進行浸軋整理﹒整理時，提升劑用量、焙烘溫度將直接影響到其與纖維、染料的反應程度以及成膜厚度、均勻度、連續性等，從而影響整理后織物的耐洗色牢度﹒為此，討論了提升劑用量和焙烘溫度對染色真絲綢整理效果的影響﹒
２﹒２﹒１提升劑用量

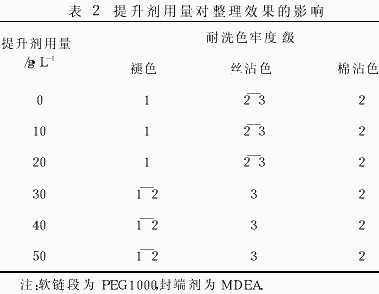

提升劑用量對整理效果的影響結果見表２﹒
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
