從表4可知,固色劑Ｇ和3Ａ干、濕摩擦牢度相仿,與固色劑Ｙ的干摩擦牢度相差不大,有些顏色提高0 5級,而濕摩擦牢度一般均能提高0 5級甚至1級。
從表5可知,固色劑Ｇ比固色劑Ｙ的耐氯漂牢度提高0 5級。

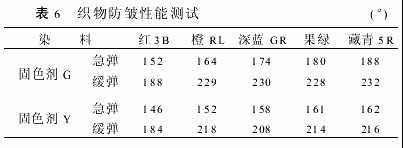

從表6數據可知,經固色劑Ｇ固色的染色織物,其回彈角均大于固色劑Ｙ固色的染色織物,說明其防皺性能提高。從其原理看,主要是因為固色劑Ｇ分子結構中含有反應性基團,在后處理中(如高溫烘燥溫度100℃左右),能與纖維中的活潑基團(如—ＯＨ)發生反應,形成共價鍵。當纖維受外力變形時,由于分子中的活潑基團減少,從而減少了在新的位置上形成新的氫鍵的機會,再加上形成的共價鍵牽制,所以織物的變形小,防皺性好。
4結論
(1)固色劑Ｇ在提高弱酸性染料固著率和各項染色牢度方面效果均較好,且優于固色劑Ｙ。
(2)經固色劑Ｇ處理的染色織物,色光幾乎沒有變化,色澤純正。
(3)固色劑Ｇ處理的染色織物,兼有樹脂整理效果,彈性有所提高,防皺性增強。
(4)固色劑Ｇ與進口固色劑3Ａ固色效果相近,可作為進口產品的替代品,使印染產品生產成本降低。
(5)根據固色機理,固色劑Ｇ除用于弱酸性染料外,也可用于直接染料和活性染料固色,染色牢度均可獲得提高。
<<上一頁[1][2][3][4]
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
