2.1.2 n(PEG)∶n(PPG)

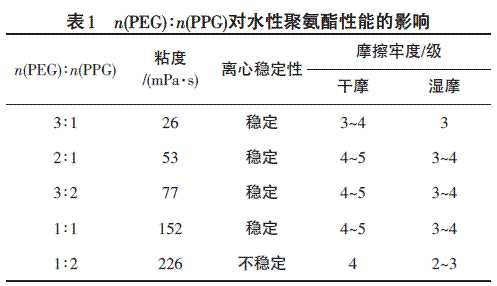

由表1可以看出,當用量相同時,PPG比PEG多一個—CH2—基團,PPG親水性比PEG稍差,所以隨著n(PEG)∶n(PPG)的減小,其親水性就會降低,乳液穩定性下降.其次,PPG、PEG混合物與異氰酸酯基團等物質的量反應時,PPG含量增加則聚合物分子質量也增加,水性聚氨酯的粘度增大.隨著n(PEG)∶n(PPG)減小,分子鏈中—CH2—含量增加,疏水性增加,水性聚氨酯整理織物后濕摩擦牢度較好,但是PPG比例繼續增大對其牢度提升不是很大,且乳液穩定性變差.綜合考慮,當n(PEG)∶n(PPG)=2∶1時,摩擦牢度達到一個較高水平,并且粘度較低,離心穩定性也較好.因此,選擇n(PEG)∶n(PPG)=2∶1.
2.1.3 R值[n(—NCO)∶n(—OH)]

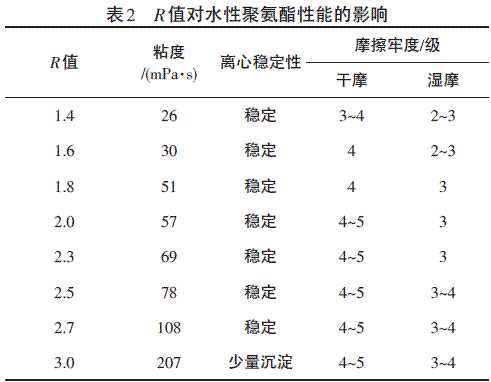

由表2可以看出,隨著R值的增大,水性聚氨酯的粘度增大.因為—NCO基團增多,導致乳化時的反應性增加,而—NCO基團與水反應生成極性較強的取代脲和氨基,乳液表面的脲基極性很大,使得反應熱增加,顆粒粘性增加、乳液粘度亦增加,碰撞時易發生粘連,不易被剪切力分散,粒徑增加,乳液穩定性減小.—NH2與—NCO的反應活性高,擴鏈反應劇烈,當胺類擴鏈劑用量增加時,反應生成大量脲鍵,分子間氫鍵作用加強,硬段含量增加,分子鏈間纏結增多,疏水性增強,形成較大的粒子,乳液穩定性變差.R值增大,干/濕摩擦牢度增加.因為隨著R值增大,—NCO基團增多,—NCO與纖維形成穩定的化學鍵,在纖維表面形成較牢固的薄膜,提高了摩擦牢度.綜合考慮,當R值為2.5時,摩擦牢度達到較佳水平,且其他各項性能也較優.因此,選擇R值為2.5.
<<上一頁[1][2][3][4][5][6]下一頁>>
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
