2.1.4親水擴鏈劑DMPA用量

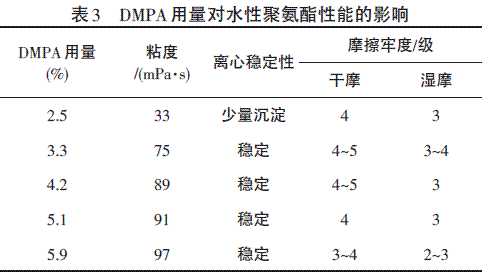

由表3可以看出,隨著DMPA用量的增加,水性聚氨酯的粘度增大,原因是聚氨酯分子分散于水中后,疏水的分子鏈段向內收縮形成乳液離子的核,帶有羧基的陰離子親水基團分布在乳膠粒子的表面朝向水中,由于粒子的布朗運動,使正負離子在粒子表面形成雙電層.DMPA用量增加,聚氨酯分子中的離子和反離子的數量都增加,水合離子的雙電層厚度增加,體積增大且與水分子的相互作用增強,電凝滯效應增強,粒子的位移阻力增加,導致體系的粘度上升.同時乳液的親水基團—COOH是由DMPA引入的,根據雙電層理論,DMPA是親水擴鏈劑,其用量越多,—COOH越多,—COOH的pK越小,電離度越大,則ζ電位越高,乳液穩定性越好,離心穩定性越好.DMPA用量過大時,聚合物親水性就會較高,織物濕摩擦牢度下降較大.當DMPA用量為3.3%時,摩擦牢度達到較佳水平,且其他各性能也較優,故選DMPA用量為3.3%.
2.1.5非親水擴鏈劑

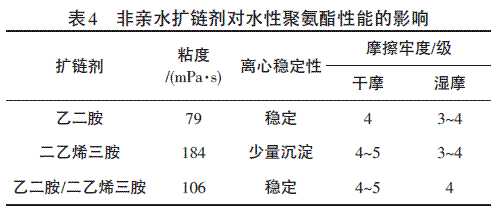

由表4可以看出,單用乙二胺作擴鏈劑,摩擦牢度較差,達不到使用要求;單用二乙烯三胺作擴鏈劑,穩定性較差,不適合較長時間存放;而選用乙二胺與二乙烯三胺混合擴鏈劑,不僅穩定性好,摩擦牢度也達到了較佳水平.因此,選乙二胺與二乙烯三胺混合物作為擴鏈劑.
<<上一頁[1][2][3][4][5][6]下一頁>>
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
