2結果與討論
2．1阻燃劑用量的影響

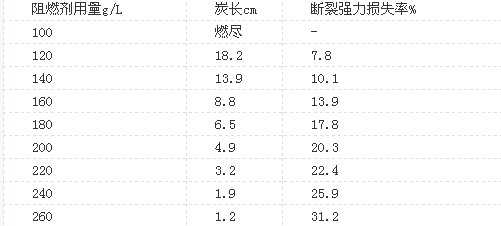

表1阻燃劑用量對阻燃效果的影響
注：交聯劑用量為130 g／L，在160℃條件下焙烘3 min
由表1可以看出．根據阻燃要求的不同，阻燃劑的用量應選擇在200～240 g／L。
2．2交聯劑用量的影響
從表2可以看出．隨著交聯劑用量的增加，阻燃效果加強．但考慮到斷裂強力損失情況，交聯劑用量應該選擇130g/L為佳。

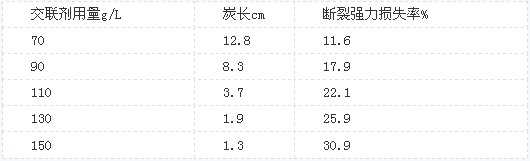

表2交聯劑用量對阻燃效果的影響
注：阻燃劑用量為240 g／L．在160℃條件下焙烘3 min
2.3焙烘條件的影響

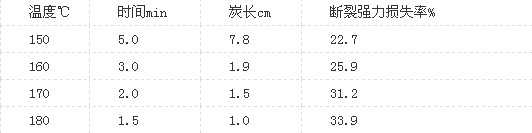

表3焙烘條件對阻燃效果的影響
注：阻燃劑用量為240g／L，交聯劑用量為130g／L。
2.4最佳工藝條件測試
通過以上的分析可以得到．此阻燃劑的最佳整理工藝條件為：阻燃劑用量為240g／L，交聯劑用量為130g／L，160℃，焙烘3 min。
3參考文獻
[1]李志娟等，走向21世紀的新型阻燃劑[J]化學丁程師，2001(4)
[2]顧家驊，阻燃劑的國內外發展概況[J]現代塑料加工應用，1993，(4)
[3]Mewnachem Lewin and stephen B．Sello．FUNCTIONAl．FINISHES．1983
[4]張濟邦等，織物阻燃整理[M]北京，紡織工業出版社，1987
<<上一頁[1][2]
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
