2結(jié)果與討論
2．1改性前后棉纖維的染色性能

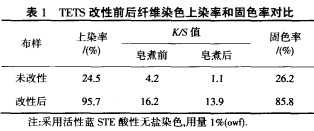

從表1看出，未處理織物的上染率非常低，顏色很淺；經(jīng)TETS處理后，纖維的染色上染率和固色率明顯提高，分別比處理前提高了3．9倍和3．3倍，得色量明顯加深．原因是：f1)纖維素分子中引入了交聯(lián)胺化改性劑的叔氨基后，經(jīng)質(zhì)子化使纖維素帶上了正電荷，可通過庫侖引力結(jié)合染料陰離子，并在纖維表面富集，提高了染料對纖維的直接性；(2)纖維上的叔氨基在酸性、中性和堿性溶液中都可與鹵代雜環(huán)活性基的活性染料f如X型、K型和M型活性染料)上的雜環(huán)發(fā)生親核取代反應，形成的季銨取代基可提高染料與纖維素的反應性，有自催化作用．例如，M型活性染料和TETS的叔氨基可發(fā)生自催化反應；(3)TETS分子的硫代硫酸酯基部分水解生成伯羥基，并暴露在纖維素分子外，空間阻礙作用較小，容易與活性染料分子發(fā)生親核反應．另外，由于TETS分子中質(zhì)子化銨的誘導作用，使羥基的酸性變強，容易電離成羥基陰離子，其親核性比纖維素分子中的羥基強．因此，TETS水解后形成的羥基也可以和活性染料反應，使固色率進一步提高．
綜述之，改性后纖維上叔氨基是造成活性染料上染率或固色率顯著提高的主要因素，酸性(或中性)環(huán)境有利于叔氨基吸附氫質(zhì)子成季銨鹽后更利于上述作用的發(fā)生．其次，TETS改性的棉纖維帶正電荷，使電解質(zhì)對染料上染過程的影響發(fā)生變化，起促染作用，也起緩染作用，可用低鹽或無鹽染色．酸性無鹽染色可解決傳統(tǒng)活性染料染色的環(huán)境污染問題．
2．2．TETS用量對上染率和K/S值的影響
從表2看出，TETS用量增加，改性織物上染率和K／S值也增加，高于100L(臨界用量)后不再增加．因此，選定交聯(lián)劑的用量為100g／L.
2．2．2焙烘時間對織物含氦量的影響
由表3看出，焙烘3min前織物上的含氮量隨時間的延長而增加，表明TETS與纖維的交聯(lián)程度增加；但超過3min后，織物含氮量降低，不僅會降低纖維的染色性能，且纖維泛黃．因此，焙烘3min為宜．
2．3TETS改性對棉織物活性染料染色牢度的影響
從表4知，TETS處理后織物的摩擦牢度明顯提高，其中干摩提高2級，濕摩提高1～2級，耐洗牢度也提高了0～1級．原因是TETS改性織物與活性染料發(fā)生共價鍵結(jié)合較充分，纖維的季銨陽離子也可以通過庫侖引力與染料的陰離子結(jié)合，抑制水解染料從纖維上解吸或摩擦掉色．但日曬牢度降低1～2級，這與眾多改性纖維日曬牢度的變化相同．原因是含氮改性劑特別是含游離氨基的化合物會加速染料的光褪色[9]，所用的改性劑為自制叔胺類化合物，其分子中的叔氨基可能與染料發(fā)生作用而降低染料的日曬牢度．
2．4TETS改性對棉織物活性染料染色移染性影響

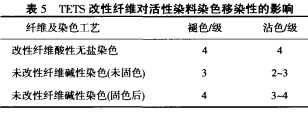

由表5可知，改性織物染色布的移染性差(褪色級數(shù)4級，沾色級數(shù)4級)，表明染料不易解吸移染率低．原因是染料與纖維生成了共價鍵合，固色率高，牢度好，從纖維上解吸困難，移染就難．
<<上一頁[1][2][3]下一頁>>
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
編.gif)
您所在的位置：
