2.2消泡性能

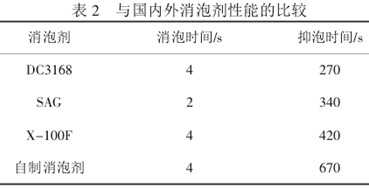

由表2可以看出,所合成的消泡劑消泡、抑泡性能良好.
2.3紅外光譜

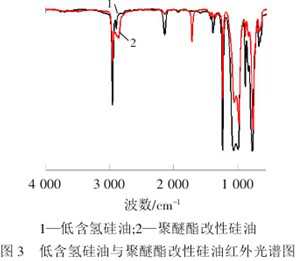

低含氫硅油與聚醚酯改性硅油紅外光譜見圖3.
從圖3可以看出,在3400~3500 cm-1處基本上不出峰,說明聚醚酯的封端率接近100%;在2962.95cm-1、2 868.13 cm-1處出峰,表明有甲基和亞甲基存在;2156.48 cm-1是Si—H鍵的吸收峰,低含氫硅油的強度較強,改性硅油相似位置的強度變弱,說明Si—H鍵已經反應,但是并沒有完全反應;1733.94 cm-1是酯基的吸收峰,表明低含氫硅油與聚醚酯發生接枝反應;改性硅油中碳碳雙鍵的特征吸收峰1645 cm-1并沒有出現,產物中已經沒有雙鍵,說明碳碳雙鍵已經與Si—H鍵反應完全.此外,C—O—C在1090 cm-1的非對稱伸縮振動峰與1024~1095 cm-1處的Si—O—Si吸收峰部分重疊,引起雙肩峰峰形的不對稱變化,進一步證實低含氫硅油與聚醚酯間發生了接枝反應.[5]
<<上一頁[1][2][3][4]下一頁>>
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
