2結(jié)果與討論
2．1增稠性能

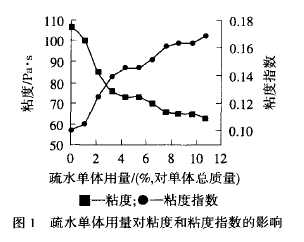

由圖1可以看出，隨著疏水單體用量的增加，體系粘度呈下降趨勢．原因是十八烷基乙烯基醚的長碳鏈?zhǔn)杷芰姡档土斯簿畚锏挠H水性．當(dāng)疏水單體量≤2％時，體系粘度下降明顯，但是仍然在80Pa·S上，體系保持較高的粘度，同時粘度指數(shù)較低，能夠滿足印染的要求．繼續(xù)增加疏水單體用量，粘度下降多，且粘度指數(shù)較高，因此，選擇疏水單體用量為2％．
當(dāng)疏水單體用量為2％時，增加白漿中增稠劑比例，白漿粘度、粘度指數(shù)如圖2．當(dāng)(增稠劑)=3．5時，體系粘度已經(jīng)達(dá)到106Pa·St粘度指數(shù)為0．1．
2．2流變性能
在涂料印花中，要求色漿具有一定的流動性，但不能導(dǎo)致滲化，故要求印花色漿在機械力作用下粘度在短時間內(nèi)大幅度降低，保持流動性；當(dāng)切變力消失時又迅速恢復(fù)至原來的高粘度，從而使織物印花輪廓清晰，防止?jié)B化．[11-121由圖1、2可以看出，隨著白漿粘度的增加，白漿粘度指數(shù)逐漸下降，說明流體粘度隨剪切應(yīng)力變大而減小的程度越明顯．
2．3抗電解質(zhì)性
由圖3可以看出，當(dāng)體系中不含疏水單體十八烷基乙烯基醚時，粘度保留率僅為20％左右，粘度降到100mPa·S時，加入NaC1溶液總量為40g；而含有2疏水單體時，粘度保留率可達(dá)45％，粘度降到100mPa時，加入NaC1溶液總量為72g，遠(yuǎn)高于不含疏水單體時的值．說明長碳鏈?zhǔn)杷畣误w的確起到了增加抗電解質(zhì)的作用．因為聚合物分子鏈間的疏水長碳鏈會相互交纏，形成具有一定強度的空問網(wǎng)架結(jié)構(gòu)，部分抵消1期宋子云，等：含有長鏈烷基聚丙烯酸系增稠劑的制備和性能研究31了同離子效應(yīng)所造成的蜷曲趨勢；同時，長碳鏈所形
成的空間位阻保護了部分羧酸根離子I131，增加了體系的抗鹽性．疏水單體用量大于2％后，粘度保留率和加鹽水的克數(shù)都逐漸下降，
因是隨著聚合物分子鏈中疏水單體量的增多，形成嵌段共聚物，分子內(nèi)締合的概率增大，使分子鏈不能充分伸展，影響體系的粘度和抗
鹽性．
<<上一頁[1][2][3][4]下一頁>>
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
編.gif)
您所在的位置：
