2．4乳膠粒子形態

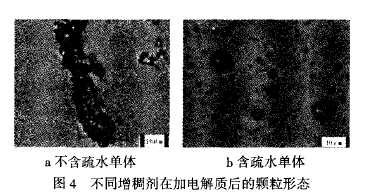

將不含疏水單體(a)和含有2％疏水單體(b)的產物配制成0．5％的白漿，加入NaC1水溶液，使鹽質量分數為0．02％．分別用顯微鏡觀測顆粒形態，結果見圖4．
由圖4可以看出，未經過疏水改性的增稠劑在加入電解質后出現大塊團聚，宏觀顯示出粘度大幅度下降，而經過疏水改性的增稠劑在加入電解質后，僅出現了小范圍的團聚，宏觀表現粘度下降不多．表明疏水單體改善了增稠劑的耐電解質性能．
2．5熱穩定性

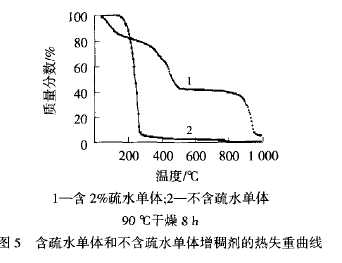

如圖5所示，不含疏水單體的一般增稠劑在250℃左右迅速分解．當體系中存在疏水單體時，熱失重曲線發生明顯變化．在100℃以上開始失重，其原因可能是長鏈烷基位阻較大，對小分子的聚合有一定的阻礙作用，有殘留未聚合的單體小分子開始熱解吸．從200℃到接近500cI二，對應第一階段的熱分解，但分解的速度明顯比一般增稠劑緩慢，可能是長碳鏈會對整個分子有包裹行為，對熱分解有一定的穩定作用．之后，在500oC到900℃有一個相對穩定的階段，也許是長碳鏈的存在形成了某種相對穩定相態，這種特殊的現象有待進一步研究．當溫度進一步升高(超過900℃)時，結構完全破壞而迅速分解．
3結論
加入疏水單體后增稠劑的熱穩定性得到改善，當疏水單體用量為2％(X-,J單體總質量)時(增稠劑)=3．5％(對白漿質量)時，白漿粘度達106Pa·S，粘度指數為0．1．含2％(對單體總質量)疏水單體的白漿質量分數為5％，粘度保留率可達45％航電解質性能較好．
<<上一頁[1][2][3][4]下一頁>>
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
