激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

2.2.2交聯時間的影響

固定BTCA的質量百分比濃度為8%，交聯溫度為180℃，改變交聯時間，考察交聯時間對酯化反應的影響。

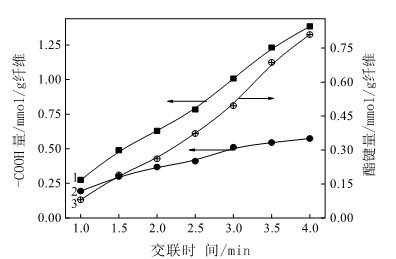

圖6交聯時間對總的參與酯化反應的羧基量、殘留的羧基量以及酯鍵量的影響

不同交聯時間下經BTCA交聯后粘膠纖維上總的參與酯化反應的羧基量、殘留的羧基量以及生成的酯鍵量的變化情況分別如圖6中曲線1、2、3所示。隨著交聯時間的延長，總的參與酯化反應的羧基量逐漸增加，交聯后粘膠纖維中殘留的羧基量和生成的酯鍵量都是逐漸增加的。

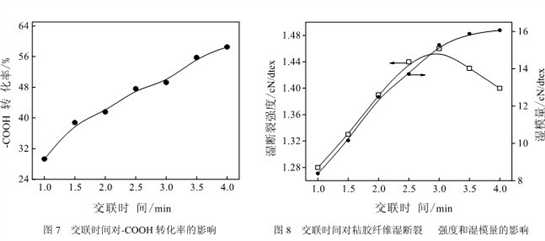

圖7為交聯時間對-COOH轉化率的影響。由圖可知，交聯時間在1.0～3.0 min時，-COOH

轉化率由29.29%逐漸增大到49.25%，說明參與酯化交聯反應的每個BTCA分子中有1個或

2個羧基參加了酯化反應，而后隨著交聯時間的延長，-COOH轉化率逐漸增大，交聯時間達到3.5、4 min時，-COOH轉化率均大于50%，說明參與酯化交聯反應的每個BTCA分子上分別有2個或3個羧基參加了酯化反應。這些結果表明交聯時間的延長有助于BTCA與粘膠纖維較充分地發生酯化交聯反應，從而使得-COOH轉化率得到提高。

圖8為交聯時間對粘膠纖維濕斷裂強度和濕模量的影響。由圖可見，隨著交聯時間的延

長，粘膠纖維的濕模量由8.39 cN/dtex逐漸增加到16.07 cN/dtex；粘膠纖維濕斷裂強度逐漸增大，交聯時間為3 min時，粘膠纖維濕斷裂強度達到最大值，而后緩慢減小，這是因為交聯時間的進一步延長，纖維的模量過大，進而纖維的脆性變大，纖維的濕斷裂強度反而略有

下降。
