激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

2.2.3BTCA濃度的影響

改變BTCA的濃度，固定催化劑次磷酸鈉的用量(與BTCA的質(zhì)量比恒定)，在180℃下交聯(lián)3 min，考察BTCA濃度對酯化反應的影響。

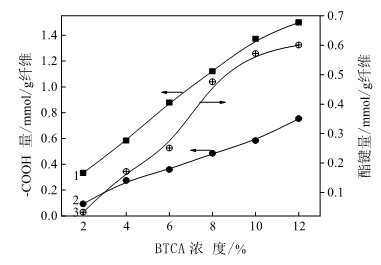

圖9 BTCA濃度對總的參與酯化反應的羧基量、殘留的羧基量以及酯鍵量的影響

不同交聯(lián)時間下經(jīng)BTCA交聯(lián)后粘膠纖維上總的參與酯化反應的羧基量、殘留的羧基量以及生成的酯鍵量的變化情況分別如圖9中曲線1、2、3所示。隨著BTCA濃度的提高，總的參與酯化反應的羧基量逐漸增加，交聯(lián)后粘膠纖維中殘留的羧基量和生成的酯鍵量都是逐漸增加的。

圖10為BTCA濃度對-COOH轉(zhuǎn)化率的影響。由圖可見，隨著BTCA濃度的增加，-COOH轉(zhuǎn)化率逐漸增大，當BTCA的濃度達到8%時，-COOH轉(zhuǎn)化率達到最高為49.53%，然后隨著BTCA濃度的進一步增加，-COOH轉(zhuǎn)化率反而下降；酯化反應是一個平衡反應，-COOH轉(zhuǎn)化率達到一定程度后，酯化反應趨于平衡，單純增加交聯(lián)劑BTCA的濃度對提高-COOH轉(zhuǎn)化率的影響不大。

圖11為BTCA濃度對粘膠纖維濕斷裂強度和濕模量的影響。由圖可見，隨著BTCA濃

度的增加，粘膠纖維的濕模量由8.45 cN/dtex逐漸增大到15.92 cN/dtex，濕斷裂強度先增大后減小，BTCA濃度為8%時，粘膠纖維的濕模量為15.28 cN/dtex，濕斷裂強度達到最大值，提高率為23.73%。因此，可以合理的提高BTCA濃度，對粘膠纖維進行交聯(lián)處理，從而可以提高粘膠纖維的濕斷裂強度。
