激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

2.3陽離子聚氨酯用量對羊絨針織物色牢度應用性能的影響

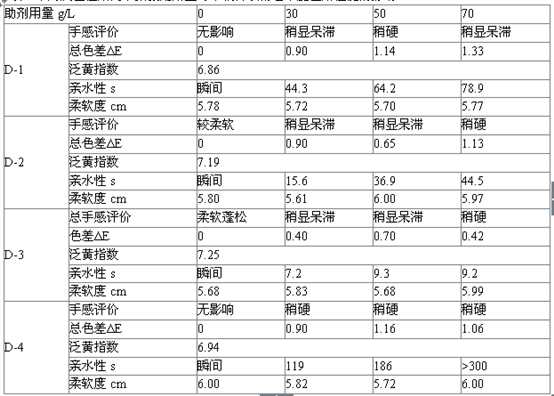

表3不同反應性陽離子聚氨酯用量對羊絨針織物色牢度應用性能的影響

由表3可以看出：處理后的羊絨的色差與其反應性的的關系并不明確，但受其用量的影響，這是因為處理后紡織品的親水性不但受有機硅含量的影響，而且還受其成膜的連續性及成膜缺陷的影響，因此表現得規律性較差。

助劑用量的增加同樣將使其皮膜表面富集更加連續和豐厚的有機硅氧烷，因此紡織品的親水性較差：

①隨著反應性增高，膜表面富集的有機硅氧烷更加增厚、更加連續，紡織品的親水性比較差；

②整理后的紡織品的親水性還與助劑烘干、焙烘后所成膜的完整連續性相關，當樣品的膜具有較多裂縫、孔隙、厚度不均等，即便是有機硅單體含量較高、助劑用量較大，其親水性也并不一定就很差；

③樣品成膜的連續性、完整性及皮膜缺陷不但與助劑用量及其化學結構有關，還與眾多如熱固條件、織物結構、加熱方式、織物張力等眾多工藝因素直接相關。且隨著反應性的提高：在pH5.5，在40℃下用處理液處理20min、100℃烘干,工藝后不會對織物產生黃變。

2.4整理劑在纖維上的分布狀態

可以看出：當織物經過抗起球整理劑處理后，纖維表面和纖維之間形成一層薄膜，這層薄膜起到了隔離與外界作用、提高纖維表面光滑性和平整度的作用，從而提高了織物的抗起球等級。

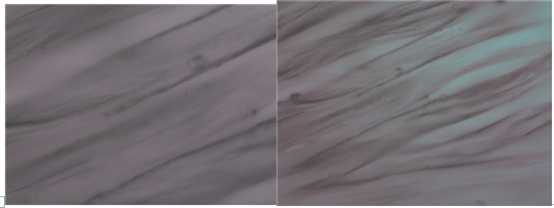

圖2處理后纖維顯微照片圖3未處理纖維顯微照片

抗起毛起球整理是用涂膜跟纖維點粘結起來，以限制其移動而達到減少起毛起球的目的[8-9]。從圖2看出：利用涂膜對羊絨纖維鱗片的包覆作用,以及對表面交聯成膜的功能,表面的助劑熱交聯后使纖維表面包覆一層富集在羊絨纖維光滑、柔軟的透明薄膜，從而增加纖維抱合力、減少纖維毛羽、降低摩擦阻力并阻斷染料向摩擦濕布表面的轉移途徑，可全面提高染色紡織品的起毛起球效果;耐磨的涂膜，使得纖維的滑移減弱；與此同時,涂膜均勻地交聯凝聚在紗線的表層,使纖維末梢粘附于紗線上，摩擦時不易起球，可顯著提升紡織產品的抗起毛起球性能[10]。圖3明顯未經過抗起球整理劑處理，等級明顯較差。
