核心提示：牛仔壓皺整理是近年來較流行的一種整理工藝，助劑廠商也推出了很多相關助劑，其中牛仔壓皺樹脂就是主要的一類。牛仔壓皺樹脂作用原理與免燙整理類似，通過活性基團與纖維素長鏈分子中的羥基發生共價交聯反應，將纖維素纖維相鄰的分子鏈聯結起來，限制其之間的相對滑動，從而保證牛仔布上的褶皺不會消失，即具有形態記憶功能。水洗廠一般要求在130～150℃條件下加工(免燙加工一般在150～170℃)，因此要求壓皺樹脂的活性要高，整理后一般進行一道水洗，即可除去大部分甲醛。試驗對牛仔壓皺樹脂整理的處方進行了優化，并評定了使用效果。
前言
牛仔壓皺整理是近年來較流行的一種整理工藝，助劑廠商也推出了很多相關助劑，其中牛仔壓皺樹脂就是主要的一類。牛仔壓皺樹脂作用原理與免燙整理類似，通過活性基團與纖維素長鏈分子中的羥基發生共價交聯反應，將纖維素纖維相鄰的分子鏈聯結起來，限制其之間的相對滑動，從而保證牛仔布上的褶皺不會消失，即具有形態記憶功能。水洗廠一般要求在130～150℃條件下加工(免燙加工一般在150～170℃)，因此要求壓皺樹脂的活性要高，整理后一般進行一道水洗，即可除去大部分甲醛。試驗對牛仔壓皺樹脂整理的處方進行了優化，并評定了使用效果。
l試驗
1．1織物、藥品與儀器
織物靛藍染色牛仔布(58tex／58tex，283根／10cmX173根／10cm)，直接染料染色純棉府綢(14．8tex／l4．8tex，523根／10cm,X283根／10cm)。藥品2D樹脂(自制)，氯化鎂，硫酸鋁，磷酸二氫鈉，氯化銨，檸檬酸，氟硼酸鈉，氯化鋅(均為分析純，國藥集團)，非離子聚丙烯酰胺(分子質量100萬，上海恒誼化工有限公司)，滲透劑JFC(浙江傳化)
儀器101A—l型電熱鼓風恒溫干燥箱(上海市崇明實驗儀器廠)，YG(B)026H-250型強力儀(溫州大榮紡織標準儀器廠)，MACBETH7000A測色儀，YG(
1．2工藝
純棉府綢壓皺整理工藝流程浸軋樹脂工作液(2D樹脂70g／L，軋余率70％)一預烘(100℃×1min)-焙烘(150℃X3min)回潮(24h)測試
1．3性能測試
(1)壓皺效果
參照GB／T3819~1997(紡織品織物折痕回復性的測定回復角法》測試整理后織物的折皺回復角，并結合目測評判壓皺效果。
(2)色變
用MACBETH7000A測色儀測試壓皺處理前后色布的色差(AE)。
(3)撕破強力
參照GB／T3917．2一l997《紡織品織物撕破性能第2部分：舌形試樣撕破強力的測定》測試。
2結果與討論
2．1催化劑的影響

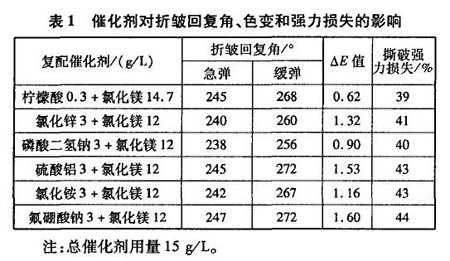

壓皺整理用催化劑一般為無機鹽或有機酸，不同的催化劑活性不同，且許多催化劑對直接染料有影響，易引起色變。試驗采用不同的復合催化劑，作用于直接染料染色的純棉府綢，結果見表1
由表1可知，不同的催化劑會對織物的顏色產生影響，氯化鎂與檸檬酸復配催化劑產生的色變相對較小。不同的催化劑活性有差異，其中氟硼酸鈉與氯化鎂復配催化劑的折皺回復角最高，表明催化活性最高，2D樹脂交聯最充分；但氟硼酸鈉對色變影響和強力損失較大，且價格較貴，不適合使用。通過對比分析，認為檸檬酸0．3g／L，氯化鎂14．7g／L，催化作用對織物強力的影響最低，活性適中，色變小，適合作為壓皺樹脂用催化劑。
2．2增硬劑的影晌

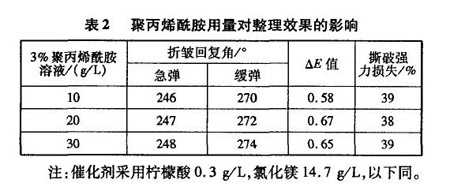

單獨采用2D樹脂進行牛仔布壓皺整理，立體效果不強，手感較軟，回彈性不佳，不利于后續加工。一般可通過加入增硬劑來調節布面立體感，利于后續加工，同時水洗后硬度消失，不影響牛仔衣物的服用性能。試驗選用聚丙烯酰胺作為增硬劑，對直接染料染色的純棉府綢進行整理，效果見表2。

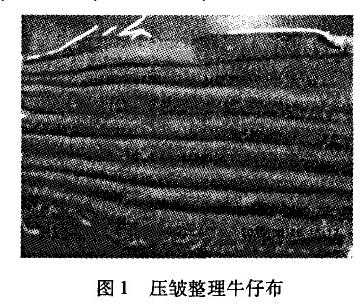

3應用實例
牛仔布壓皺整理工藝處方／(g／L)
檸檬酸0．3
氯化鎂l4．7
TF-65215
3％聚丙烯酰胺水溶液2O
2D樹脂7
滲透劑JFC2
牛仔布壓皺整理工藝流程浸軋樹脂工作液(2D樹脂70g/L，軋余率70％)脫液一烘干(95～110℃，含潮率15％～20％)一壓皺一焙烘(130℃×15min)一出箱一水洗
4結論
牛仔布壓皺整理所用催化劑會使染色織物產生一定的色變。試驗發現，復配催化劑檸檬酸0．3g／L，氯化鎂l4．7g／L，整理織物的色變最小，強力損失較低。增硬劑可以增強牛仔布的立體感，改善加工性能，對壓皺效果、色變和強力損失影響不大。強力保護劑TF．652可以有效改善強力損失，用量以15g／L為宜。優化處方為：2D樹脂用量7Og／L，增硬劑20g／L，強力保護劑TF-65215g,／L，滲透劑JFC2g／L。優化整理的牛仔布壓皺效果好，強力損失較小，色變
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
