圖2-18 管道片結構與引緯過程
管道片噴氣引緯仍使用普通鋼筘(ordinary reed)進行打緯，由許多管道片按一定的間隙扎制成的通道用于引導緯絲與氣流的通道。如圖2-18(3)所示，引緯時，管道片2隨筘座3運動進入梭口，引導緯絲與氣流。如圖2-18(4)所示，打緯時，管道片2隨筘座3運動退出梭口。
管道片噴氣引緯對射流有較好的約束，因此壓縮空氣消耗量少，同時，由于采用普通鋼筘，有利于品種翻改，適宜于小批量、多品種的織物加工。但是，經絲要經受鋼筘和管道片的雙重磨損，不利于加工長絲類細線密度高經密的高檔織物。而異形筘對經絲的磨損與普通鋼筘相同，織造長絲類細線密度高經密的高檔織物產品質量好，并且，能實現引緯高速化。因此，異形筘噴氣引緯得到了廣泛的應用。
2.供氣系統

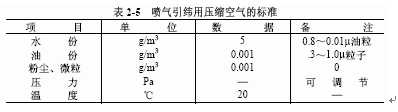

噴氣引緯使用的壓縮空氣必須是無水、無油，滿足噴氣引緯壓力和溫度要求的潔凈空氣，噴氣引緯用壓縮空氣的標準如表2-5所示。壓縮空氣中過量的水分、油分和雜質對引緯系統及供氣管道會造成嚴重危害：機器及供氣管道銹蝕；供氣管道等粘著灰塵等異物，使管內空氣阻力增加，壓力損失增加，嚴重時會逐漸堵塞輔助噴嘴的出氣小孔或使閥門失靈，影響噴氣引緯的正常進行；污染鋼筘，使引緯狀態惡化，引緯效率下降，影響織物質量。過量的油分還會污染織物，影響工作環境。
