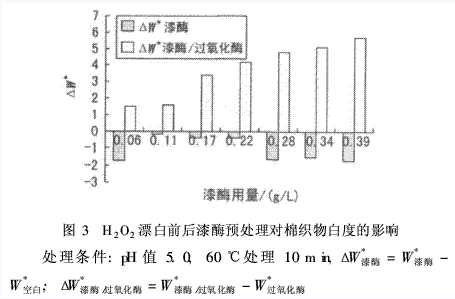

Hedin和Ardon等人[22-23]通過(guò)研究發(fā)現(xiàn),黃酮類物質(zhì)是導(dǎo)致織物泛黃的主要組分。這些化合物以類黃酮為骨架,含有多個(gè)酚羥基,對(duì)漆酶的氧化作用抵抗力較差。T.Tzanov等人[24]最先進(jìn)行了將漆酶用于棉織物漂白的嘗試。研究結(jié)果表明,單獨(dú)利用漆酶處理會(huì)使織物的黃度進(jìn)一步增加,而結(jié)合雙氧水處理則會(huì)使白度大幅提高,如圖3所示。
C.Basto等[25]采用超聲波輔助漆酶/雙氧水進(jìn)行棉織物的漂白試驗(yàn)表明,在超聲波作用下,漆酶更容易與底物接觸,作用更徹底,可進(jìn)一步提高白度;而且低強(qiáng)度的超聲波(7W)并不會(huì)影響漆酶的活性。這種預(yù)漂增白效果的機(jī)理目前還不完全清楚,可能是由于這些黃酮類物質(zhì)在漆酶的催化作用下被氧化成另外一些物質(zhì),它們相互之間或與其它的酚類物質(zhì)結(jié)合,轉(zhuǎn)變成了一些易溶或易受雙氧水影響的黃色物質(zhì)[26]。
3.2漆酶/介體體系在染色中的應(yīng)用
漆酶/介體體系因能夠催化無(wú)色的小分子酚類物質(zhì)如苯酚等的原位聚合,而用于有色高聚物的合成。近些年來(lái),已有一些專利報(bào)道了利用漆酶的這種作用進(jìn)行織物染色[27-30]。通過(guò)在聚合液中加入合適的改性劑,還可以擴(kuò)大染料的顏色范圍。
3.2.1蛋白質(zhì)類纖維織物
蛋白質(zhì)類纖維如頭發(fā)、羊毛等在漆酶的作用下,可采用一些芳香類物質(zhì)如對(duì)苯二胺、鄰氨基酚等進(jìn)行染色。Aaslyng等[28]試驗(yàn)發(fā)現(xiàn),利用漆酶作氧化劑可以縮短蛋白質(zhì)纖維的染色時(shí)間,降低染料預(yù)聚體的用量;相同條件下,真菌漆酶比漆樹漆酶的作用效果更明顯,色澤更深,因此還可以減少真菌漆酶的用量。由于漆酶催化預(yù)聚體形成高聚物,使其體積增大,因此將其固定在纖維內(nèi)部,可提高染色牢度。
Zille等[11]以2,5-二氨基苯磺酸為預(yù)聚體,鄰苯二酚和間苯二酚為改性劑,在無(wú)助劑的條件下利用長(zhǎng)絨毛栓菌的漆酶對(duì)羊毛織物進(jìn)行染色。結(jié)果表明,在溫和條件(pH值5.0,溫度50℃)下,染色織物的K/S值可達(dá)到23.91,對(duì)纖維不會(huì)造成損傷。織物的色深與織物、漆酶、染料預(yù)聚體及改性劑四者的接觸時(shí)間有較大的關(guān)系,隨著時(shí)間的延長(zhǎng),顏色逐漸加深。與傳統(tǒng)染色方法相比,利用漆酶染色節(jié)能降耗,減少污染,有效地降低了生產(chǎn)成本。
3.2.2纖維素纖維織物
(1)對(duì)還原、硫化染料隱色體的氧化
在纖維素纖維染色過(guò)程中,涉及氧化還原反應(yīng)的染料有還原染料和硫化染料[31]。由于氧化階段的雙氧水對(duì)織物有損傷,因此人們?cè)噲D采用作用條件更為溫和的氧化還原酶來(lái)進(jìn)行氧化。Xu等[32]利用多種氧化還原酶(包括漆酶)對(duì)還原染料及硫化染料的隱色體進(jìn)行氧化還原試驗(yàn)。以還原藍(lán)43為例,還原之前,其最大吸收波長(zhǎng)λmax在626 nm,經(jīng)連二亞硫酸鈉還原以后,顏色變淺,最大吸收波長(zhǎng)也發(fā)生變化,而在626 nm處的吸光度為還原之前的40%;用嗜熱毀絲菌漆酶對(duì)隱色體氧化之后,染料的顏色又恢復(fù)到最初的色澤,且在最大吸收波長(zhǎng)處的吸光度達(dá)到還原之前的80%以上。此外,加入介體可極大程度地提高氧化速率。
<<上一頁(yè)[1][2][3][4][5]下一頁(yè)>>
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
源經(jīng)編.gif)
您所在的位置：
