激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

各種有機導電纖維由于基體（PA6、PA66、PET等）的不同、導電物質（炭黑、金屬化合物等）的不同、截面形狀（皮芯型、偏心小圓、中心小圓、薄片夾心等）的不同，對于染整加工前處理的表現也不同。

前處理根據混紡織物的不同而有不同的加工工藝。對于毛織物或毛滌織物，主要受到濕熱、酸、還原劑等作用，以除雜、洗呢、縮呢、漂白等；對于滌棉或棉織物，主要受到濕熱、堿、氧化劑等作用，以退漿、去雜、煮練、漂白等；對于滌綸長絲仿毛或仿絲綢等織物，主要受到濕熱、堿等作用，以退漿、去除油劑、減量等；對于滌錦復合織物，主要受到濕熱、堿等作用，以退漿、去除油劑、開纖等。所以，有機導電纖維在這些織物中，會承受不同的化學作用。所幸運的是，大多有機導電纖維對于濕熱、酸、堿、氧化和還原等化學處理都具有一定的耐受能力。但是，有些劇烈條件如強酸或強堿會影響到導電纖維基體的性能，從而影響其使用。

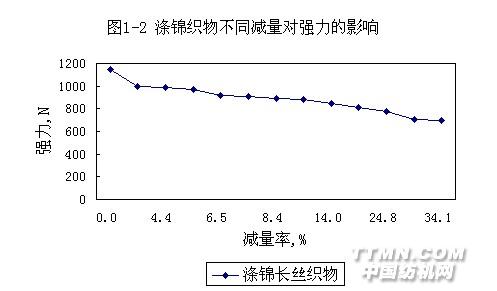

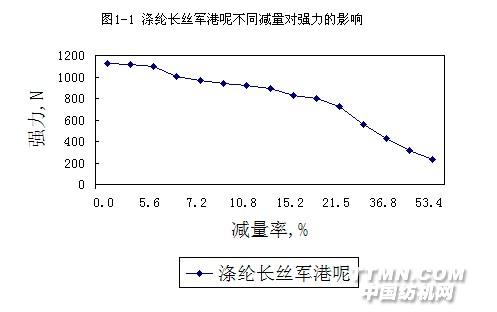

表1是尼龍6織物在不同減量處理時的強力變化，處理溫度為：130℃、30min。表2和圖1是滌綸長絲軍港呢和滌錦（PA6）長絲織物在不同減量情況下的強力變化。從中可以看出，尼龍6在對堿是較敏感的，在熱堿中由于降解，造成的強力下降較大，但隨著堿濃度的增大，在一定時間內強力變化不大。這與滌綸的減量不同，滌綸隨著堿濃度的增大，減量率增大，發生剝皮現象，纖維變細，從而使得強力降低。從表2和圖1也可以看出，初始時滌錦復合織物的強力下降較快，隨后變緩，而滌綸的強力一直下降。

表1尼龍6織物在不同滌綸減量處理時的強力變化

表2不同織物不同減量對其強力的影響

另外，從錦綸6在純堿中強力變化較小，這點從表3可以看出。在純堿浴70℃下強力沒有發生變化。

表3錦綸6在熱純堿中的強力變化

注：1#～4＃工藝流程:180℃×40S—加純堿處理—100℃×50S烘干

因此，在滌綸長絲類織物實際生產時，如需較大減量時，應盡量避免使用錦綸6為基體的導電纖維，而且選擇滌綸或錦綸66為基體的導電纖維時也要避免使用表面涂碳的皮芯型。對于毛滌或毛織物類，可盡量使用尼龍為基體的導電纖維，因為尼龍比滌綸更耐酸，而且染色方便。通常熱處理對織物混入的有機導電纖維的導電性能影響不大。
