麻具有吸濕、排汗、涼爽、透氣、抗菌、保健等天然功能[1]。在當今人們追求自然健康的理念下,亞麻及其混紡織物或交織物以其獨特的風格和質地,日益受到國內外消費者的歡迎。其中,亞麻粘膠混紡織物近年來在歐美市場的需求量急劇增加。將亞麻纖維與棉纖維相比,前者的纖維素含量低,果膠及木質素等纖維共生物比較多、且較難去除[2],因此必須加大印染前處理的力度,才能獲得較好的半制品,并為染色創造良好的前提條件。傳統的前處理工藝是采用高鹼重煮工藝,即用高濃度的鹼液加上高溫條件,以期用“重煮”來去除亞麻纖維上的果膠等纖維共生物。其問題是高鹼重煮工藝不僅會大大地損傷不耐鹼的粘膠纖維,同時也不同程度地損傷了亞麻纖維。由于粘膠纖維的損傷嚴重,使得亞麻和粘膠的混紡比(重量百分比)局部發生改變,造成染色時布面吸液不勻,染色后的織物呈現染色不勻的現象,嚴重時布面呈現西瓜瓤形狀,因而影響了產品的外觀效果,甚至造成降等,無法交貨。由于粘膠是一種不耐鹼的再生纖維素纖維,它在濃鹼及較長時間的高溫條件下會嚴重水解,而亞麻纖維中較多的纖維共生物又需要在較強的鹼及溫度條件下才能被去除。既然二者的工藝條件存在著矛盾,因此繼續采用傳統的前處理工藝顯然不可行的,必須尋找一種不用鹼或少用鹼的前處理工藝來解決這一矛盾。目前最有可能的是采用生物 的方法來進行處理,其理由是:(1)除了已成功應用多年的退漿 以外,當前已經有能夠對纖維素內的果膠等天然雜質進行處理的果膠 、以及其同其它種類的 復合的生物 ,可以更有效地進行協同反應,定向去除纖維內的天然雜質[3]。(2)生物 制品具有高度的專一性,在去除天然纖維共生物的同時,不會傷及纖維,且生物 一般均在較低溫度下、在較溫和的ｐＨ條件下進行處理,具有較高的安全性。(3)用生物 處理纖維織物,不會產生有害物質,也不會造成環境(包括水質)的污染[4]。2 原工藝及工藝配方

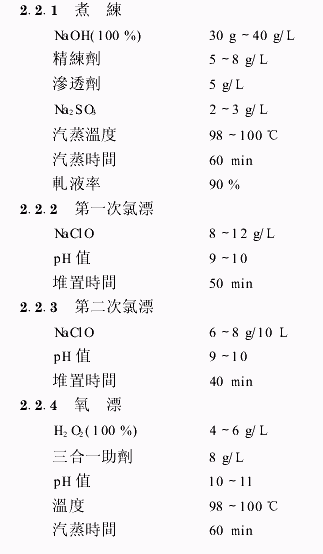

3 新工藝的制訂與試驗31 試驗織物種類
32 實驗儀器及染化助劑臺灣瑞比公司產小軋車、小定型機,自制小蒸箱,電熱恒溫水浴鍋,毛細管效應實驗儀;試驗用染化助劑均由北京中紡化工有限公司提供。33 工藝方案新工藝的出發點是采用無鹼或低鹼工藝代替高鹼重煮工藝,因為最初設想的方案是:ａ將原工藝中的“燒鹼煮練”改為“純鹼煮練”,“氯漂+氧漂”改為“二次氧漂”。因為純鹼比燒鹼鹼性弱,相對作用溫和;再者,不用氯漂可以減少氯氣等有害氣體的污染,對清潔生產有利。其中,純鹼煮練工藝的配方為:
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
