棉織物前處理的主要日的是將織物上的木質(zhì)素、色素、棉脂棉蠟等物質(zhì)去除.從染整加T的角度而言,這些物質(zhì)屬于雜質(zhì),需要通過(guò)前處理T序?qū)⑵淙コ?以提高織物的白度和潤(rùn)濕性能,便于后期的染色、印花、后整理加但是從抗紫外整理加丁的角度而言，這些雜質(zhì)卻是天然的紫外吸收劑，應(yīng)該盡量的保留因此．這些雜質(zhì)的去除對(duì)織物紫外防護(hù)性能的提高是不利的．雜質(zhì)去除越少．織物的紫外防護(hù)性能越好下面進(jìn)行具體的論述.棉織物的煮練過(guò)程會(huì)使其UPF值變小．使織物紫外防護(hù)性能降低。例如：研究中分別測(cè)試煮練前后棉織物的紫外線透過(guò)率．發(fā)現(xiàn)煮練后棉織物在整個(gè)波段上的透過(guò)率都有所提高例如：在350nm處的紫外透過(guò)率為6％左右．而煮練后的紫外透過(guò)率達(dá)到l4％左右．提高了一倍以上．紫外透過(guò)率的水平總體(從200nm-400nm的整個(gè)波段卜)上升大約l0％.最高達(dá)20％左右．這可能是因?yàn)樵谥缶氝^(guò)程中去除掉了棉脂棉蠟及少量的色素這對(duì)紫外線有良好吸收性能的天然雜質(zhì)．從而使UPF減小。棉織物的漂白處理會(huì)進(jìn)一步使其紫外防護(hù)性能明顯下降例如：研究表明經(jīng)過(guò)絲光漂白后棉織物的紫外透過(guò)率上升。在UVA段最高，可以達(dá)到35％左右．．另有研究表明漂白棉印花織物的紫外光透過(guò)率為23．7％．同規(guī)格未漂白棉印化織物的紫外光透過(guò)率為l4.4％。經(jīng)漂白處理后，織物的紫外光透過(guò)率幾乎提高了1倍。這可能是因?yàn)槠走^(guò)程減少了天然棉巾的色素、木質(zhì)素等這些天然的紫外線吸收劑．因此棉織物的漂白會(huì)使UPF明顯降低。黃麻／棉漂白織物與其同規(guī)格未漂白織物比較．也更容易使紫外線透過(guò)⋯：分別用漂白、未漂白黃麻／棉織物覆蓋在染色羊毛織物的表面，然后一起拿去長(zhǎng)時(shí)間照射。結(jié)果發(fā)現(xiàn)，照射48h后，由漂白黃麻／棉織物覆蓋保護(hù)的羊毛織物的K／S值從3O．06下降到了26．04．而由未漂白黃麻／棉織物覆蓋保護(hù)的羊毛織物的K／S值則只從30．06下降到26，79。這都間接的表明．漂白后的

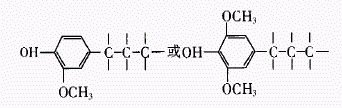

由此可見(jiàn)．木質(zhì)素的結(jié)構(gòu)中含有容易吸收紫外線的苯環(huán)結(jié)構(gòu)，岡此對(duì)紫外線有良好吸收。另外．色素屬于天然染料．染料結(jié)構(gòu)中如果含有口『吸收紫外線波長(zhǎng)的共軛體系．也會(huì)對(duì)紫外線產(chǎn)生很好的吸收以天然彩棉為例：對(duì)天然彩棉色素的研究表明，天然彩色棉色素屬于多酚類或黃酮類天然色素．具有2～苯基苯并吡哺的母核結(jié)構(gòu)．這個(gè)結(jié)構(gòu)中也存在容易吸收紫外線的芳環(huán)結(jié)構(gòu)。某研究中將淺綠色、茶色、棕色種有色棉樣品經(jīng)80AFUs(AmericanAssociationofTextileChemistsandColoristsfadingunits1氙光曝曬并洗滌漂白后其防紫外線UPF值為4-3，仍大于未處理常規(guī)棉布的UPF值(4．O)。另外，DeeptiGupta等_6]研究十種天然染料的紫外防護(hù)性能時(shí)也發(fā)現(xiàn)．這十種天然染料在UV—B波段(280—320nm、都具有高0及收性能將這些天然染料應(yīng)用到煮練后的棉織物上后．被測(cè)染色織物的UPF值為15~120之間(空白試樣的平均UPF值為4．91)。這些數(shù)據(jù)都說(shuō)明了天然色素所具有的良好的紫外吸收性能。
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
源經(jīng)編.gif)
您所在的位置：
