激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

真絲綢活性艷藍X-BR140％染色研究張光先１ ， 魯　成２ ， 宋世洪２１暢西南大學紡織服裝學院， 重慶４００７１５； ２暢西南大學蠶桑與系統生物學研究所， 重慶４００７１５摘要： 研究了活性艷藍Ｘ-ＢＲ１４０％對真絲綢的染色．結果表明： 活性艷藍Ｘ-ＢＲ１４０％對絲綢有很好的直接性， 上染率和固色率隨硫酸鈉濃度的升高迅速提高； 染色溫度越高， 染色絲綢顏色越鮮亮、均勻， 但上染率、固色率降低．上染率最高的溫度５０ ℃，固色率最高的溫度７０ ℃．染色５０ｍｉｎ 后已基本達到平衡．經過煮浮色后的絲綢， 水洗色牢度較高，達４～５ 級．活性艷藍Ｘ-ＢＲ１４０％對絲綢染色由于固色溫度低， 固色時不容易產生灰傷， 同時水洗牢度高，具有很好的應用潛力．關鍵詞： 絲綢； 染色； 活性染料中圖分類號： TQ619暢2 文獻標識碼： A真絲綢由于具有良好的光澤、卓越的懸垂性、加上觸感緩和柔軟， 穿著輕便舒適， 同時吸濕性、透濕性、通氣性良好， 歷來被稱為纖維之王．絲綢的抗紫外線作用、與皮膚良好的生物相容性以及穿著時具有的保健功能越來越受到重視．但是， 絲綢由于容易褪色， 褶皺等缺點， 絲綢的市場份額一直不大， 因此， 研究絲綢的高色牢度染色具有重要的意義．絲綢一般采用酸性染料、酸性媒介染料、酸性含媒染料、直接染料等染色［１］ ．染料分子與織物之間以范德華力、氫鍵力、極性基團間作用力等結合在一起， 屬于弱相互作用力．特別是染料染色時是酸性條件，染料分子在酸性條件下帶負電荷數相對較少， 而絲素分子由于具有多聚電解質特性， 在酸性條件下帶正電荷， 所以染料的上染率較高， 顯示出絲綢具有良好的染色性能．但在洗滌時， 由于一般是堿性條件， 染料和絲素都帶負電， 所以絲綢極易褪色．在國際上， 雖然研究絲綢的天然染料染色的文獻也有報道［２］ ， 但染色的主流發展方向是活性染色．活性染料即反應性染料， 在

染色過程中染料與織物發生化學反應， 以共價鍵的形式結合在一起， 是一種強相互作用， 在洗滌過程中不易褪色， 具有很高的水洗色牢度．目前， 活性染色在棉織物上已得到廣泛的應用．在絲綢上應用活性染料染色， 提高染色牢度， 研究報道不多［３ ７］ ．活性染料中應用最多是Ｋ 型、Ｘ 型活性染料， 雙活性基染料近年發展很快．Ｋ 型需要在９０ ℃以上固色， 而固色時是在堿性條件下進行， 對絲綢的損傷大．Ｘ 型活性染料一般在４０ ～５０ ℃， 固色．雖然也在堿性條件下進行，但固色溫度一般為４０ ～４５℃， 對絲綢強力的損傷較小．同時， 由于絲綢雖然含有能參與反應的羥基、氨基、巰基， 并且巰基、氨基的反應活性還很好， 但羥基活潑性較差， 能夠參與反應的基團數量與棉、毛相比數量還較少， 不易染成深色［３， ５］ ， 因此， 本文擬用反應型強的活性艷藍Ｘ 型染料對絲綢的染色工藝．1　材料和方法1.1　實驗材料及儀器活性艷藍Ｘ-ＢＲ１４０％，浙江溫嶺染料化工廠提供，碳酸鈉、平平加Ｏ、硫酸鈉均為分析純，由重慶化試（集團）提供．真絲雙皺１２１０１（重慶金鳳絲綢公司）．ＴＵ-１８１０ 紫外可見分光光度計（北京普析通用儀器有限責任公司），ＳＷ-１２型Ａ 耐洗色牢度試驗機（無錫紡織儀器廠），ＣＴＡ 評定變色用灰卡（中國紡織科學研究院， 織工業標準化研究所），數顯恒溫水浴鍋ＨＨ-４（國華電器有限公司），ＨＳ型電腦程控高溫染樣機（佛山市航星自動化設備有限公司）．1.2　實驗方法染色工藝： 絲綢水洗→染色→固色→汽蒸→煮浮色→水洗→干燥．染色：配制一定濃度的染料及硫酸鈉溶液，按照浴比１∶４０～５０，在ＨＳ型電腦程控高溫染樣機中以一定的溫度對絲綢進行一定時間的染色，升溫速度都是１℃／１.５ｍｉｎ．固色：取出染液，在恒溫水浴中冷卻并穩定在４５℃，加入配好的

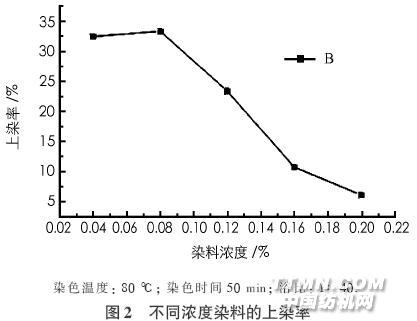

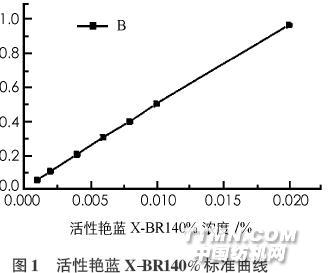

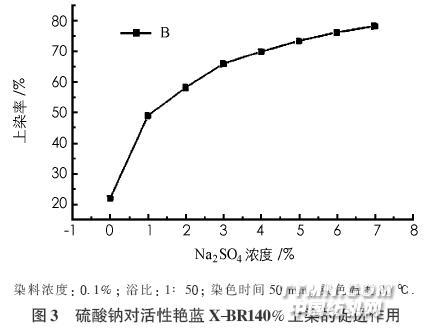

碳酸鈉溶液，碳酸鈉終濃度為０.２％，固色３０ ｍｉｎ．汽蒸： 固色后的絲綢，在１００ ℃汽蒸３０ｍｉｎ．煮浮色：取出絲綢洗滌后，用電爐加熱，在０暢５％的絲光皂０.２％平平加Ｏ（絲綢重），１００ ℃條件下皂煮30 ｍｉｎ．然后水洗、干燥．色牢度：按ＧＢ／３９２１-１９９７染色牢度國家標準方法在ＳＷ-１２型Ａ耐洗色牢度試驗機中洗滌，然后用ＣＴＡ評定變色用灰卡確定色牢度等級．上染率：通過測定染色殘液中染料的濃度確定上染率．固色率：通過測定染色殘液煮浮色殘液的染料濃度確定固色率．染色均勻性光澤通過觀察確定．2　結果與討論2.1　活性艷藍X-BR140％標準曲線用ＴＵ-１８１０紫外可見分光光度計對活性艷藍ＸＢＲ１４０％的溶液進行光譜測量，其最大吸收峰在597nm．標準曲線如圖１所示，線性回歸得：Y ＝４８.７７８＋０.０１５３，R２＝０.９９９６，線性相關性很好． 2.2　不同濃度染料的上染率從圖２中可以看到，濃度越高，上染率越低．染料濃度在０.０８％時有一個峰值，濃度太低，上染率也不高．在不含Ｎａ２ＳＯ４的染液中，活性艷藍Ｘ-ＢＲ１４０％的上染率都不高．表明其水溶性很好， 需要用元明粉（硫酸鈉）提高其上染率． 2.3　Na2 SO4 對活性艷藍X-BR140％上染的促進作用從圖３中可以看到，硫酸鈉對活性艷藍Ｘ-ＢＲ１４０％在絲綢上的上染具有明顯的促進作用．開始時，隨著硫酸鈉的濃度增加，上染率增加幅度較大，而后隨著硫酸鈉濃度增加，上染率雖然也增加，但增加幅度不大，趨緩．活性染料在分子設計時就設計了較多的電荷，使得活性染料水溶性很好，上染率相對較低，以利于染后容易洗去浮色及染色均勻．染色溫度： ８０ ℃； 染色時間５０ ｍｉｎ； 浴比： １∶４０．
