一二三四视频免费在线,口内射精一区二区三区,国产精品熟女高潮大叫,亚洲在中文字幕乱码熟女,av天堂一区二区久久,伊人青青草综合在线视频免费播放,成年女人看片永久免费视频,国产一级性生活黄色片,日韩欧美另类卡通在线视频

李淑華 南通紡織職業(yè)技術(shù)學(xué)院紡染系

前言

隨著陽離子染料可染滌綸的廣泛應(yīng)用，除了用在服裝面料方面，還用于裝飾和產(chǎn)業(yè)用布，對特殊要求的高附加值的織物還需要進(jìn)行拒水拒油，防污等功能整理[1]。拒水拒油整理是在織物上施加一種整理劑，使之在織物表面形成一層均勻的薄膜，改變織物的表面性能，從而不被水和常見的油污潤濕[2]。整理后織物表面整理劑的存在使染色很困難，所以滌綸織物要先進(jìn)行染色，然后再進(jìn)行拒水拒油整理。本文對經(jīng)過拒水拒油整理后，陽離子染料可染滌綸和普通滌綸染色織物的表觀色澤、色深、染色牢度等方面的變化情況進(jìn)行了研究。

2 試驗材料和方法

2·1 織物

普通滌綸、陽離子可染滌綸兩種斜紋織物

規(guī)格：8.96tex × 9.89tex，經(jīng)緯密:496×346/1Ocm

2·2 工藝流程

前處理→染色→浸軋整理劑→烘干→焙烘→成品→性能測試

2·3 染色工藝流程和處方

2·3·1 陽離子可染滌綸

陽離子染料1%(owf)

醋酸3%(owf)

醋酸鈉1%(owf)

浴比1:100

2·3·2 普通滌綸

分散染料2%(owf)

磷酸二氫鉸2g/l

分散勻染劑1g/L

2·4 拒水拒油整理的工藝流程和處方

2·4·1 工藝流程：染色織物→二浸二軋(軋余率70%)→預(yù)烘(8O℃×5min)→焙烘→測定質(zhì)量指標(biāo)。

軋烘焙在LMU505型軋烘焙聯(lián)合機(jī)上進(jìn)行。

2·4·2 整理劑技術(shù)指標(biāo)

2·4·3 整理液優(yōu)化工藝條件

2·5 性能測試

2·5·1 色差及K/S值的測定

在美國DTC公司的SF600Plus-CT型測色配色儀上測定，波長掃描范圍為370nm-750nm，每間隔1Onm掃描一個點，采用D65光源和10°視場，色度數(shù)據(jù)為CIELABlO，孔徑大小為l.00”。

2·5·2 色牢度的測定

在571-Ⅱ型色牢度摩擦儀上測定干濕摩擦牢度，在12A型耐洗色牢度試驗機(jī)上測定皂洗牢度，在YG6Ⅱ型日曬氣候試驗儀上測定耐曬牢度。

2·5·3 白度的測定

在WSP-Ⅱ型白度儀上測定，每個試樣正反各測五次取平均值。

2·5·4 透氣性的測定

采用Y561織物透氣性測試儀，按規(guī)定測試方法測試透氣量。透氣量越大透氣性越好。

2·5·5 抗靜電性的測定

在Static Honest Meter Type5109型靜電測試儀上測定半衰期(S)，測三次取平均值。

2·5·6 懸垂系數(shù)的測定

采用YG811織物懸垂性測定儀，按標(biāo)準(zhǔn)方法測試懸垂系數(shù)F值，F(xiàn)值越小織物懸垂性越好。

3 電子測色配色儀測定色差原理[3]

測定紡織品之間的色差在生產(chǎn)實踐中有著相當(dāng)重要的意義，色差是指兩個顏色視覺上的差異，它包括明度差、彩度差和色相差三個方面。每一種顏色對于人的視覺來說實際上是一個范圍，因為顏色點的位置發(fā)生微小變化時，人的眼睛并不能分辨出顏色的變化，也就是說，在微小的范圍內(nèi)的所有的顏色對于人的視覺來說是等效的，而這一微小范圍在顏色空間的不

圖中，+△ L*表示試樣顏色光標(biāo)樣明亮，-△ L*表示試樣顏色光標(biāo)樣暗:+△ a*表示試樣顏色比標(biāo)樣紅，-△ a*表示試樣顏色比標(biāo)樣綠;+△ b*表示試樣顏色比標(biāo)樣黃，-△ b*表示試樣顏色光標(biāo)樣藍(lán)。

△E* = [(+△ L*)2+(+△ a*)2+(+△ b*)2]l/2，表示總的顏色差異值;

△C* = C*試樣-C*標(biāo)樣 = [（a*試樣）2+(b*試樣)2]1/2-[（a*標(biāo)樣）2+(b*標(biāo)樣)2]1/2 表示試樣與標(biāo)樣之間的色度差值;

△H*=[(△ E*)2-(△ L*)2-(△ C*)2]1/2，表示試樣與標(biāo)樣之間的色彩差值。

4 結(jié)果和討論

4·1 拒水拒油整理對表觀色澤的影響

將普通滌綸和陽離子可染滌淪的染色織物分別用防水劑FS-506仍和防水劑470按它們的優(yōu)化工藝條件進(jìn)行整理，然后用測色配色儀測定織物整理前后的表觀色澤變化情況，結(jié)果見表1。

表1 拒水拒油整理對滌綸染色織物表觀色澤的影響

從表1可以看出，滌綸的染色織物經(jīng)不同的方法整理后，表觀亮度差值△L、表觀彩度差值△C均為負(fù)值，說明整理后織物的亮度和彩度均有所下降。表觀總色深差值△E，均為正值，說明整理后織物的總色深增加。整理前后織物的紅綠色調(diào)組變化值△a*黃藍(lán)色調(diào)變化值△b*，隨染料的品種而發(fā)生不同的變化，即有的偏紅光或綠光、有的偏藍(lán)光或黃光，所以不同染料的色相差值△H*有所不同。盡管整理前后織物的△L*、△E*、△H*均發(fā)生變化，但每種方法整理之后的P/F判定結(jié)果均為合格，

說明整理對色澤有所影響，但影響不大。

4·2 拒水拒油整理對表面色深的影響

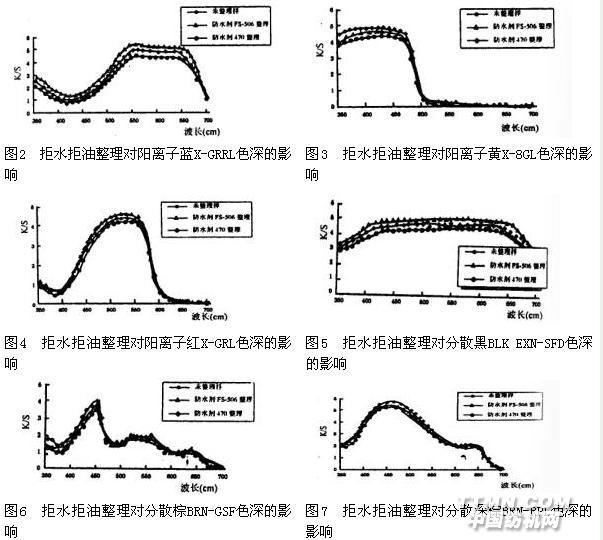

將普通滌綸和陽離子可染滌綸的染色織物分別用防水劑FS-506和防水劑470按它們的優(yōu)化工藝條件進(jìn)行整理，然后用測色配色儀測定織物整理前后的表觀色深變化情況，結(jié)果見圖2-圖7及表2。

由圖2-圖7可見，拒水整理前后，織物的表觀色深發(fā)生變化，變化趨勢是K/S值增大，說明整理后織物顏色增深 (從表1中的△E*也可見)。這是由于有機(jī)氟樹脂的折射率(1.38)小于滌綸的折射率(1.62)[5]，具有低折射率的有機(jī)氟樹脂在滌綸織物表面形成均勻薄膜，降低了纖維表面的反射光(從△L*下降也可見)，增加了有色光的相對比例，從而使滌綸織物的顏色增深。

表2 拒水拒油整理對滌綸染色織物色深的影響

另外，由表2可見，染色織物整理前后的最大吸收波長λmax，保持不變，說明拒水拒油整理一般不影響染色織物的色調(diào)。

4·3 拒水拒油整對色牢度的影響

用防水劑FS-506和防水劑470對滌綸的染色織物整理后，分別測定它們的干濕摩擦牢度、皂洗牢度和日曬牢度，實驗結(jié)果見表3。

表3 拒水拒油整理對滌綸織物色牢度的影響

從表3可以看出，與原樣相比，經(jīng)拒水拒油整理的滌綸織物，摩擦牢度、皂洗牢度、日曬牢度基本沒有發(fā)生變化。

4·4 拒水拒油整理對其他性能的影響

用防水劑FS-506以優(yōu)化工藝條件對陽離子可染滌綸和普通滌綸整理后測定它們服用性能的變化，測定結(jié)果見表4。

表4 FS-506整理后織物服用性能的變化

用FS-506整理后，陽離子可染滌綸和普通滌綸織物的白度均有輕微減小，透氣性稍有降低，懸垂系數(shù)增大，手感稍變硬。整理后，織物的抗靜電性有所提高，因為有機(jī)氟整理劑中含有極性基團(tuán)，當(dāng)織物上含有這些樹脂后，使滌綸的導(dǎo)電性增加，當(dāng)摩擦產(chǎn)生靜電荷時使其容易傳導(dǎo)，靜電積聚現(xiàn)象減少。

5 結(jié)論

5·1對普通滌綸和陽離子染料可染滌綸染色后再進(jìn)行拒水拒油整理，經(jīng)測色配色儀相關(guān)的測定說明拒水拒汕整理對滌綸染色織物色澤有所影響色深增大，但影響不大；對摩擦牢度、皂洗牢度、日曬牢度幾乎沒有影響。

5·2拒水拒
