激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

棉織物EcontrolMXL免燙整理

　史潔華譯　何葉麗校

摘譯自德國《梅利安德紡織學雜志》2008,No.1:E8～E10

原載：印染2008/18;49-50

網上來稿：zhanyizhen，rz09/03/06-2

高檔的純棉襯衫面料通常采用樹脂潮態交聯工藝。本文介紹了一種新型樹脂整理工藝EcontrolMXL,主要是針對高檔的襯衫和床上用品。

1　Econtrol工藝

Econtrol工藝是德國門富士公司和德司達共同研發的,并于1995年在意大利米蘭舉行的ITMA國際紡織機械展上推出。該工藝的基本原理是通過控制溫度來控制化學反應過程所需的時間。因為由范德霍夫方程式得知,溫度對反應速率的影響是:溫度上升10℃,反應速率就會增加2～4倍。因此,一個化學反應速率在100℃時比在20℃時的速率至少快28倍,約250倍。反應速率同時也受到其它參數如pH值的影響。

Econtrol工藝就是利用該原理,在門富士Thermex熱風烘燥機進行Levafix和Remazol染料的固色。這項工藝現已在全球推廣,并獲得了很大的成功。

Econtrol工藝與傳統烘燥方法的不同之處在于,烘燥用熱風空氣的含水量由噴出的蒸汽所控制,因此織物的溫度比用傳統干燥方法的溫度要高。

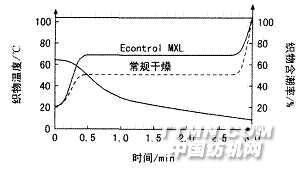

Econtrol工藝的獨特之處在于它使用了恒定的濕度來干燥。因而干燥過程中織物表面的溫度很高(如圖1)。上述原理也可應用到其它物理的和化學加工中。

2　紡織整理用Econtrol工藝

該工藝的另一個應用領域是樹脂整理。在熱風烘燥機里進行樹脂的焙固是一個比較成熟的工藝。然而,由于性能要求,高檔襯衣織物的抗皺整理經常采用潮交聯。這就要求在低溫下將織物極其準確地烘干到所要求的含濕率,然后再堆置20～24h,水洗。在某些情況下,生產工藝的波動

理論上,基于控制含潮率的工藝在潮交聯這樣的敏感整理工藝中應該很有優勢的。

EcontrolMXL目的

EcontrolMXL是一種連續的潮交聯工藝,具有流程短和工藝經濟可靠的優勢(圖2)。用這種工藝整理的織物技術性能可以與傳統潮交聯的相當或更好。EcontrolMXL工藝使用的整理劑和用于傳統潮交聯法的大致相同(表1、表2)。

該工藝最適合高檔的襯衫面料和床上用品,因為這些面料要求有非常好的免燙性能。以下列示100%純棉機織物的兩種不同免燙整理工藝步驟。

表1　免燙整理工藝步驟

表2　免燙整理工藝參數

處方和整理條件

以下整理配方適用于織物克重為115g/m2的襯衣面料。除了要求很好的免燙性能、低的干濕起皺性和令人愉悅的手感之外,還要求這些面料有良好的吸濕排汗性能。為了達到要求的免燙性能,組合使用低甲醛活性交聯劑EvoPretRSL與催化劑EvoPret-CatKSA。加入新型有機硅柔軟劑EvoSoftHSP,可以獲得耐久的親水效果。為了增強可比性,幾批樣品只在潮交聯和隨后的凈洗工序中被分開。其它所有的處理步驟都在一起進行。

在拉幅機上進行軋-烘預整理

60%乙酸 1mL/L

EvoSoftHSP30g/L

EvoSoftVNI10g/L

溶液pH值4.5～5.5

軋液率70%

烘燥溫度150℃

烘至含潮率6%

潮交聯

EvoPretRSL200g/L

EvoSoftHSP10g/L

EvoPret-CatKSA約80g/L

溶液pH值1.3

軋余率70%

含潮率視工藝而定

水洗(連續)

第一浴冷水→第二浴60℃(10g/L純堿溶液)→第三浴80℃(2g/L純堿+2g/LSeraWashM-SF)→第四浴40℃→第五浴冷水(1g/L60%乙酸)→第六浴冷水

后整理

pH值(60%醋酸調節)4.5～5.0

EvoSoftHSP30g/L

EvoSoftVNI30g/L

軋余率70%

烘干溫度150℃

含潮率6%

后整理浴中添加可以改善縫紉性能的助劑EvoSoftVNI和親水性有機硅柔軟劑EvoSoftHSP。由于最后的濕整理步驟無需高的干燥溫度,因此還可添加具有特殊護膚效果的對溫度敏感的產品,如EvoCareVital。機械整理包括防縮整理和軋光。

3　結果

直接比較傳統潮交聯工藝與EcontrolMXL工藝之間的差別,特別關注含潮率的波動對產品結果的影響,尤其是對免燙性能、撕裂強力和拉伸強力的影響。

3.1　傳統潮交聯和Eco

由于施加交聯劑會降低纖維素纖維的拉伸強力。因此,必須合理選擇參數以確保最佳的免燙性能和盡可能最低地減少拉伸強力。

———免燙性能

近年來,對免燙性能的要求越來越高。目前,已要求達到AATCC124平整度3.5級。EcontrolMXL獲得的免燙效果要比傳統潮交聯產生的效果稍好(如圖3)。

———撕破強力和拉伸強力

EcontrolMXL的撕裂強力和拉伸強力與傳統工藝比較見圖4。

3.2　含潮率的影響

與傳統潮交聯方法相同,EcontrolMXL可通過改變產品的剩余含水量將性能控制在一定的范圍內。圖5顯示了由不同的剩余含水量所得到的免燙性能。8.5%剩余含水量拉伸強力最高,5.5%剩余含水量平整度最好,6.5%剩余含水量下,Econ2trolMXL工藝相比傳統潮交聯工藝干折皺回復性稍有提高;濕折皺回復性相當;而免燙性能更好。

3.3　穿著試驗

為了測試用Econtrol方法生產的襯衣的舒適性,選擇了不同職業的35個人進行測試。結果如圖6所示。

對穿著舒適性

4　結論

結果表明,EcontrolMXL是一種可替代傳統交聯的很好方法。EcontrolMXL的技術優點可以概括如下:

———無需堆置的連續工藝,簡化了設備、減少了加工時間;

———工藝與氣候條件無關,當織物被卷取堆置時,溫度的波動不會引起產品質量上的差異;

———更低的投資成本(設備、空間、無需給濕室);

———恒定的堆置時間,簡化對剩余含水量的控制,蒸化機內的工藝控制更簡單;

———可控的空氣/蒸汽混合,避免過烘;

———提高工藝重現性(可靠的工藝);

———不會產生云斑(疵點)。
