激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

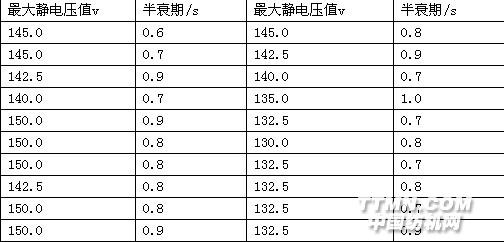

2·2 納米銀粒子對織物的抗靜電整理[4] 表2中，平均最大靜電壓值為140.9V，平均半衰期為0.8s。表2 納米銀粒子處理織物后的抗靜電測試結(jié)果 注：（1）測試條件：溫度22℃，相對濕度33%；(2)空白樣品抗靜電測試，平均最大靜電壓值512V，平均半衰期40s。2·3 納米級銀粒子粒徑的測定 透射電子顯微鏡照片顯示：10#樣品顆粒分布較為均勻。直徑20-40nm； 20#樣品顆粒分布比較稀疏，一處有明顯的團聚現(xiàn)象，顆粒尺寸主要集中在20nm的范圍；樣品3#顆粒分布均勻，密度較大，尺寸穩(wěn)定，平均直徑l5nm；樣品4#顆粒分布較均勻，密度較大，有幾處明顯的團聚現(xiàn)象，平均直徑2Onm，較為理想;但是經(jīng)過一段時間放置后，其穩(wěn)定性降低，為防顆粒團聚必須及時使用。

3 結(jié)論3·1用銀鏡反應可獲得較為理想的納米級銀粒子，顆粒大小10-40nm，平均直徑17nm。納米級銀粒子常溫下，對酸、堿、鹽和有機溶劑的穩(wěn)定性很好，高溫下對部分物質(zhì)的穩(wěn)定性不好，如濃硫酸、保險粉和氯化鎂，其中，氯化鋅的穩(wěn)定性，常溫、高溫都不好。納米級銀粒子對時間的穩(wěn)定性，隨著粒子質(zhì)量分數(shù)的升高而降低，質(zhì)量分數(shù)越小，時間穩(wěn)定性越好。3·2 AgNO3用量與納米銀顆粒大小不成正比，AgNO3用量越少，得到的納米銀顆粒不一定越小,原因是分散過程可能受到干擾，造成氧化過程分散不勻，顆粒變大，如分散劑復配不當，也易造成顆粒團聚，使顆粒尺寸變大。3·3 AgNO3用量與納米銀顆粒的分布密度成正比，AgNO3用量越多，納米顆粒分布越密，但制備過程中顆粒團聚可能性較大。反之，納米顆粒分布越稀疏，顆粒團聚可能性減小，但使用及其研究價值降低。3·4 從樣品3#所得產(chǎn)品分布均勻，密度較大，顆粒尺寸穩(wěn)定，平均直徑15nm。3·5 納米銀處理后滌
