滌綸織物挺括、懸垂性好、不易皺、不縮水，廣受消費(fèi)者喜愛．但滌綸大分子無親水基團(tuán)，分子堆砌緊密．易產(chǎn)生靜電積聚而帶來很大危害。因此，滌綸織物的抗靜電整理引起了人們的高度重視．通常用表面活性劑整理纖維或織物，以提高其吸濕性，降低電阻率。但其抗靜電效果及持久性差，且在低濕度環(huán)境中不顯示抗靜電性能：炭黑復(fù)合導(dǎo)電纖維的應(yīng)用使紡織品抗靜電效果顯著、耐久且不受環(huán)境濕度的影響，但由于炭黑復(fù)合導(dǎo)電纖維呈灰黑色，不適合淺色紡織品，故其應(yīng)用范圍受到限制．因此，尋求一種具有優(yōu)良且耐久抗靜電性能的淺色抗靜電劑成為研發(fā)熱點(diǎn)。121新型的納米級(jí)透明導(dǎo)電粉體銻摻雜二氧化錫(簡稱ATO)具有優(yōu)異的導(dǎo)電性和透明性，且不受氣候和使用環(huán)境的限制，具有廣闊的應(yīng)用前景。本文采用納米AT0粉體和季銨鹽型陽離子表面活性劑TM分別對(duì)滌綸織物進(jìn)行抗靜電整理，并在低濕度環(huán)境下進(jìn)行抗靜電性能比較，分析AT0整理滌綸織物的抗靜電機(jī)理。
蘇常泰納米材料有限公司)，抗靜電劑7M(季銨鹽型陽
1實(shí)驗(yàn)
1.1材料與儀器
織物：純滌綸低彈牛津布，規(guī)格：300D×300D×224根/10cm×164根/10cm?；瘜W(xué)試劑：納米ATO粉體（江蘇常泰納米材料有限公司)，抗靜電劑TM(季銨鹽型陽離子表面活性劑)，鈦酸酯偶聯(lián)劑NDZ一311W，聚丙烯酸酯低溫自交聯(lián)劑(粘合劑)．
儀器：TH2681型絕緣電阻測試儀，多功能表面電子能譜儀(XSAM800型，英國KRATOS公司)，Rapid型軋車等．
1．2整理工藝
納米A70粉體整理：將織物浸漬在經(jīng)鈦酸酯偶聯(lián)劑處理后的納米AT0分散液中(45℃，30min，浴比1：50)一二浸二軋一預(yù)烘(80℃，5min)一焙烘(120℃，4min)
表面活性劑TM整理：浸漬(TM40g／L，45℃，浴比1：50，30min)一二浸二軋(軋液率100％)一預(yù)烘(120℃，4min)一一)焙烘(18
1．3測試
表面比電阻：將整理滌綸織物剪成數(shù)條]cm寬的樣品，于恒溫恒濕環(huán)境下(20℃，濕度70％)平衡12h以上，用絕緣電阻測試儀測試電阻值，取20次值的平均值，得出整理滌綸織物的表面比電阻值．當(dāng)織物的表面比電阻值<10¹¹．具有抗靜電作用；XPS測試：利用X射線光電子能譜(xPs)測試分析AT0粉體以及ATO整理滌綸織物表層中元素的組成與價(jià)態(tài)．
2結(jié)果與討論
2．1ATO整理滌綸織物正交實(shí)驗(yàn)

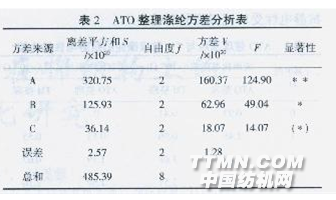

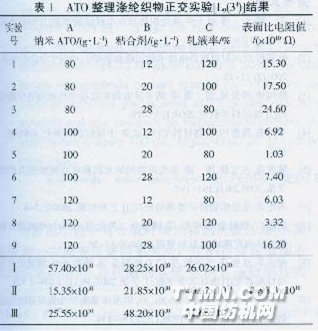

ATO整理滌綸織物正交實(shí)驗(yàn)[L9(34)]結(jié)果見表1，ATO整理滌綸方差分析見表2．.png)
.png)
由表1及表2可知，納米ATO粉體質(zhì)量濃度對(duì)整理織物表面比電阻值的影響特別顯著，粘合劑質(zhì)量濃度影響顯著庫L液率影響較顯著，其優(yōu)化方案是A2B2C2即納米ATO100g／L，粘合劑20g／L，軋液率120％．考慮到實(shí)際操作中滌綸織物軋液率不易達(dá)到120％，故
軋液率取100％，則優(yōu)化方案是A2B2C2，對(duì)最優(yōu)工藝進(jìn)行驗(yàn)證，測得整理織物的表面比電阻值為9．28x109n，小于正交實(shí)驗(yàn)最小的表面比電阻值1．03x1010n．
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
編.gif)
您所在的位置：
