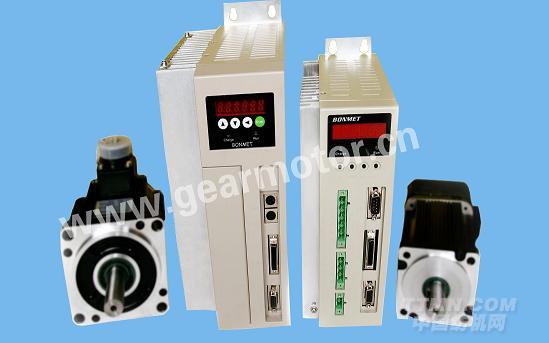

BONMET伺服
發布時間：2012-06-15
.jpg)
|
伺服電機
|
主要參數
|
BONMET伺服驅動器型號
|
||||||
|
電機系列
|
電機型號
|
額定轉矩
|
額定轉速
|
額定功率
|
SFC配置
|
SFC+配置
|
高壓配置
|
|
|
JSF系列
|
42系列
|
JSF 42- 3-30-AS-1000
|
0.1Nm
|
3000rpm
|
32w
|
SA 3L 04C
|
SA 3L 04C
|
—
|
|
57系列
|
JSF 57-15-30-BF-1000
|
0.5Nm
|
3000rpm
|
0.15kW
|
SA 3L 04C
|
SA 3L 04C
|
—
|
|
|
60系列
|
JSF 60-15-30-CF-1000
|
0.5Nm
|
3000rpm
|
0.15kW
|
SA 3L 04C
|
SA 3L 04C
|
—
|
|
|
JSF 60-40-30-DF-1000
|
1.3Nm
|
3000rpm
|
0.4kW
|
SA 3L 04C
|
SA 3L 04C
|
—
|
||
|
SM系列
|
80系列
|
SM 80-013-30 LFB
|
1.3Nm
|
3000rpm
|
0.4kW
|
SA 3L 04C
|
SA 3L 04C
|
—
|
|
SM 80-024-30 LFB
|
2.4Nm
|
3000rpm
|
0.75kW
|
SA 3L 04C
|
SA 3L 06B
|
—
|
||
|
SM 80-033-30 LFB
|
3.3Nm
|
3000rpm
|
1.0kW
|
SA 3L 04C
|
SA 3L 06B
|
—
|
||
|
110系列
|
SM 110-020-30 LFB
|
2 Nm
|
3000 rpm
|
0.6 kW
|
SA 3L 04C
|
SA 3L 06B
|
SA3H10C
|
|
|
SM 110-040-30 LFB
|
4 Nm
|
3000 rpm
|
1.2 kW
|
SA 3L 04C
|
SA 3L 10B
|
SA3H10C
|
||
|
SM 110-050-30 LFB
|
5 Nm
|
3000 rpm
|
1.5 kW
|
SA 3L 06B
|
SA 3L 10B
|
SA3H10C
|
||
|
SM 110-060-20 LFB
|
6 Nm
|
2000 rpm
|
1.2 kW
|
SA 3L 06B
|
SA 3L 10B
|
SA3H10C
|
||
|
SM 110-060-30 LFB
|
6 Nm
|
3000 rpm
|
1.6 kW
|
SA 3L 10B
|
SA 3L 15C
|
SA3H10C
|
||
|
130系列
|
SM 130-040-25 LFB
|
4 Nm
|
2500 rpm
|
1.0 kW
|
SA 3L 04C
|
SA 3L 06B
|
SA3H10C
|
|
|
SM 130-050-25 LFB
|
5 Nm
|
2500 rpm
|
1.3kW
|
SA 3L 04C
|
SA 3L 10B
|
SA3H10C
|
||
|
SM 130-060-25 LFB
|
6 Nm
|
2500 rpm
|
1.5 kW
|
SA 3L 06B
|
SA 3L 10B
|
SA3H10C
|
||
|
SM 130-077-20 LFB
|
7.7 Nm
|
2000 rpm
|
1.6kW
|
SA 3L 10B
|
SA 3L 15C
|
SA3H10C
|
||
|
SM 130-077-30 LFB
|
7.7 Nm
|
3000 rpm
|
2.4kW
|
SA 3L 10B
|
SA 3L 15C
|
SA3H10C
|
||
|
SM 130-100-15 LFB
|
10 Nm
|
1500 rpm
|
1.5 kW
|
SA 3L 06B
|
SA 3L 10B
|
SA3H10C
|
||
|
SM 130-100-25 LFB
|
10 Nm
|
2500 rpm
|
2.6kW
|
SA 3L 10B
|
SA 3L 15C
|
SA3H10C
|
||
|
SM 130-150-15 LFB
|
15 Nm
|
1500 rpm
|
2.3 kW
|
SA 3L 10B
|
SA 3L 15C
|
SA3H10C
|
||
|
SM 130-150-25 LFB
|
15 Nm
|
2500 rpm
|
3.8 kW
|
SA 3L 15C
|
SA 3L 25C
|
—
|
||
|
150系列
|
SM 150-150-25 LFB
|
15 Nm
|
2500 rpm
|
3.8 kW
|
SA 3L 15C
|
SA 3L 25C
|
—
|
|
|
SM 150-180-20 LFB
|
18 Nm
|
2000 rpm
|
3.6 kW
|
SA 3L 15C
|
SA 3L 25C
|
—
|
||
|
SM 150-230-20 LFB
|
23 Nm
|
2000 rpm
|
4.7kW
|
SA 3L 15C
|
SA 3L 25C
|
—
|
||
|
SM 150-270-20 LFB
|
27 Nm
|
2000 rpm
|
5.5 kW
|
SA 3L 15C
|
SA 3L 25C
|
—
|
||
配置說明：SFC配置適用于過載倍數要求不高、單位時間內電機起、停次數不多、高速輕載的場合；SFC+配置適用于過載倍數要求高、單位時間內電機起、停次數頻繁、高速重載的場合；高壓配置適用于高壓大功率的工業環境，可直接接入380V工業用電。
● SM系列伺服電機型號說明
|
SM
|
110
|
050
|
30
|
L
|
F
|
B
|
Z
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
1：表示電機是正弦波驅動的永磁同步交流伺服電機。
2：表示電機外徑，單位：mm。
3：表示電機零速轉矩，其值為三位數×0.1，單位：Nm。
4：表示電機額定轉速，其值為二位數×100，單位：rpm。
5：表示電機適配的驅動器工作電壓，L—AC220V，H—AC380V。
6：表示反饋元件的規格，F—復合式增量編碼器（ 2500 C /T）；F1—省線式增量編碼器；R—1對極旋轉變壓器。
7：表示電機類型，B—基本型。
8：表示電機安裝了失電制動器。
● JSF系列伺服電機型號說明
|
JSF
|
60
|
40
|
30
|
D
|
F
|
1000
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
2：表示電機外徑，單位：mm。
3：表示電機額定功率，以10w為單位，40表示40×10w=2000w。
4：表示電機額定轉速，以100rpm為單位，30表示30×100rpm=3000rpm。
5：表示電機的額定電壓，A：24V；B：36V；C：48V；D：72V。
6：表示裝配選項，K—鍵槽；F—扁平軸；S—光軸；G—減速機適配；P—特殊制作。
7：表示編碼器分辨率。
● SA系列伺服驅動器型號說明
|
SA
|
3L
|
10
|
B
|
XX
|
|
1
|
2
|
3
|
4
|
5
|
1：驅動器類型：SA—通用型伺服驅動器；
2：驅動器外接電源： 1L —單相AC220V（1Ф220V）； 3L —三相AC220V（3Ф220V）;3H—三相AC380V(3Ф380V)。
3：驅動器規格標志符,10表示驅動器額定電流為10A。
4：驅動器功率規格代碼。
● BONMET伺服系統產品選件
