FA506細紗機
發布時間：2012-09-20
.jpg)
產品描述
本機用于棉及棉型纖維的純紡或混紡的細紗工序。
◆可靠穩定的車頭傳動
1、整機主傳動和牽伸傳動齒輪的齒型由傳統的直齒全部變為斜齒，不僅齒輪壽命延長，嚙合平穩，噪音低。
2、采用統一標準設計的齒輪，參數合理，互換方便。
3、自動定量滴油潤滑系統為每一對嚙合傳動中的齒輪提供了適宜的潤滑環境，滴油量大小可根據紡紗參數調整，合理省油。
◆適應紡紗的整體結構
1、紡紗升降傳動系統靈活、可靠，換向平穩，可以保證良好的管紗成型，完全適應高速絡筒需要。
2、卷繞錠子與鋼領同心度好，使氣圈形態穩定，紗線張力適中。
3、吊錠轉動靈活且阻滯力適中穩定，保證高速紡紗退繞中不脫圈。
4、可供用戶選擇的雙扭桿或重錘平衡與紡紗升降傳動組成了穩定的鋼領板、導紗板升降平衡系統。

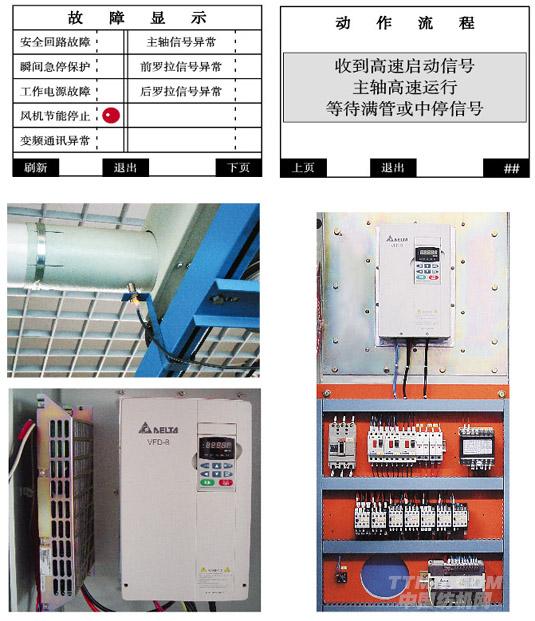

◆電氣控制
1、 主機變頻驅動時，紡紗速度多點設置，降低大、小紗時斷頭率。
2、 采用自冷式變頻器，避免因飛花阻塞造成過熱停機，溫升低于13℃。
3、 設備的動作流程顯示，具有故障自診斷功能。
4、 可選配電動落紗電源。
5、 主機運轉可選用雙速或變頻控制。
6、 吹吸風系統節能控制，可有效的對機臺提供必要的清潔，又可以最大限度地節約電能，延長吹吸風系統的工作壽命

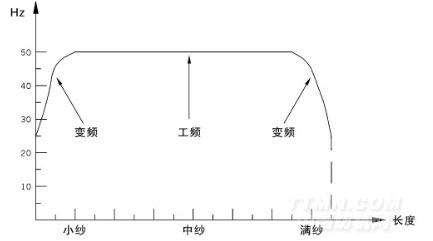

◆ 主機工-變頻轉換控制(可選配)
在小紗與大紗時，主電機由變頻驅動，中紗時由工頻驅動?？捎行Ы档凸?，延長變頻器使用壽命。
| 技術規格及工藝參數 | |
| 錠數： | 錠數范圍384～516，從384起按12錠遞增 |
| 錠距： | 70mm |
| 升降動程： | 180mm，205mm（光桿錠子） 180mm，200mm（鋁套管錠子） |
| 錠速： | 12000～20000 r/min |
| 錠子傳動形式： | 單張力盤 Z捻或S捻 雙張力盤 Z捻和S捻 |
| 適紡纖維長度： | 40mm以下，51～65mm |
| 紡紗纖維品種： | 純棉、化纖、混紡 |
| 適紡線密度： | 5.8～97 tex（100～6Ne） |
| 適紡捻度： | 300～1600 t/m（8～41t/in） |
| 總牽伸范圍： | 10～70倍（一般供10～50倍） |
| 后區牽伸倍數： | 1～1.5倍 |
| 牽伸型式： | 三列羅拉、長短皮圈、雙區牽伸、搖架加壓 |
| 紗架型式： | 六列單層紗架，適用Ø152×406粗紗 四列單層紗架，適用Ø128×320粗紗 |
| 鋼領直徑： | Ø38、Ø42、Ø45 |
| 斷頭吸棉： | 笛管式單獨吸棉（每節6錠），每臺配有單獨吸棉電機， 地下集體排風 |
| 電壓： | 三相，380±10% 50HZ中國，出國產品可按當地要求提出 單相，220±10% 50HZ |
| 外形尺寸（ｍｍ）及全機重量（噸） | ||||||||||||
| 錠數 | 384 | 396 | 408 | 420 | 432 | 444 | 456 | 468 | 480 | 492 | 504 | 516 |
| 長度 | 15740 | 16160 | 16580 | 17000 | 17420 | 17840 | 18260 | 18680 | 19100 | 19520 | 19940 | 20360 |
| 寬度 | 900 | |||||||||||
| 高度 | 2836（無吹吸風時2300） | |||||||||||
| 凈重量 | 7.8 | 7.85 | 7.9 | 7.95 | 8. | 8.05 | 8.10 | 8.15 | 8.2 | 8.25 | 8.3 | 8.35 |
|
結構配置 |
||
| 項 目 | 標準配置 | 可選用配置 |
| 主傳動形式 | 平皮帶傳動 | 三角帶傳動 |
| 錠子傳動形式 | 單張力盤 | 雙張力盤 |
| 捻 向 | “Z”捻 | “S”捻 |
| 平衡方式 | 扭桿平衡 | 重錘平衡 |
| 紗 架 | 六列單層紗架 | 四列單層紗架+游動小車 |
| 落紗方式 | 手動落紗 | 電動落紗 |
| 牽伸形式 | 普通牽伸（彈簧搖架） | “V”牽伸（氣動搖架） |
| 車 尾 | 普通車尾（1290mm） | 短車尾（1000mm） |
