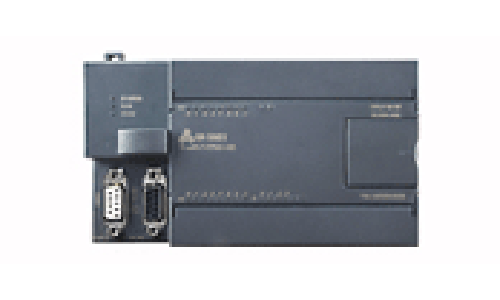

CPU124XP，繼電器輸出
發布時間：2015-03-26
本機集成2個通訊口，其中1個為PPI，1個自由通信口（FPORT），內部集成MODBUS協議，12DI/8DO，4AI，2AQ; 程序空間12KB，數據空間8KB，4路高速計數器輸入。
概覽：
|
規格參數 |
訂貨號 |
|
TrustPLC CTSC-100 CPU124XP，24VDC電源，12DI×24VDC，8DO×Relay，4AI，2AQ，雙通信口 |
CTS7 114-1BD20-0620 |
|
物理特性 |
||
|
尺寸(寬×高×深) |
137×80×62mm |
|
|
功耗 |
7W |
|
|
存儲器特性 |
||
|
程序存儲器 |
12KB,8KB為普通用戶程序空間，4KB為加密用戶程序空間 |
|
|
數據存儲器 |
8KB |
|
|
掉電保持電源 |
采用鈕扣電池 |
|
|
常規特性 |
||
|
定時器總數 1ms 10ms 100ms |
128（T0-T127） 4 16 108 |
|
|
計數器總數 |
128(采用鈕扣電池) |
|
|
內存存貯器位 |
256(采用鈕扣電池) |
|
|
時間中斷 |
2×1ms分辨率 |
|
|
邊沿中斷 |
4個上升沿和/或4個下降沿 |
|
|
布爾量運算執行時間 |
0.5μs |
|
|
浮點運算執行時間 |
16μs |
|
|
實時時鐘 |
支持 |
|
|
集成的通信功能 |
||
|
通訊接口 |
2個通信口，PORT0:PPI， RS485電平， FPROT:自由通訊口，RS485 |
|
|
PPI波特率 |
9.6, 19.2kbps |
|
|
自由口波特率 |
1.2k至 115.2kbps |
|
|
每段最大電纜長度 使用隔離中繼器 未使用隔離中繼器 |
38.4k時1200米 50米 |
|
|
最大站點數 |
每段4個站，每個網絡32個站 |
|
|
最大主站數 |
16 |
|
|
點到點(PPI主站模式) |
否 |
|
|
電源功能 |
||
|
輸入電壓范圍 |
20.4到28.8 VDC ，有防反接保護 |
|
|
為擴展總線提供+5V電源 |
提供，500mA |
|
|
24 VDC傳感器電源 |
不提供 |
|
|
I/O特性 |
||
|
本機數字量輸入點數 |
12 |
|
|
輸入類型 |
漏型/源型 |
|
|
本機數字量輸出點數 |
8 |
|
|
輸出類型 |
繼電器，干觸點 |
|
|
數字I/O映象區 |
128 (64輸入/64輸出) |
|
|
模擬I/O映象區 |
32(16輸入/16輸出) |
|
|
允許最大擴展I/O模塊數 |
3 |
|
|
最大數字量I/O點數 |
116 |
|
|
最大模擬量I/O點數 |
16AI/8AO |
|
|
脈沖捕捉輸入 |
12 |
|
|
高速計數器 單相計數器 AB相計數器 |
4×50KHz，支持HSC0、HSC1、HSC2和HSC3，不支持HSC4和HSC5 1×30KHZ，支持模式9，HC0 |
|
|
數字量輸入特性 |
||
|
本機集成數字量輸入點數 |
12 |
|
|
輸入類型 |
漏型/源型 |
|
|
額定電壓 |
24V DC |
|
|
最大持續允許電壓 |
30V DC |
|
|
邏輯1信號 (最小) 邏輯0信號 (最大) |
14 VDC，2.5mA 5 VDC，1mA |
|
|
隔離(現場與邏輯) 光電隔離 隔離組 |

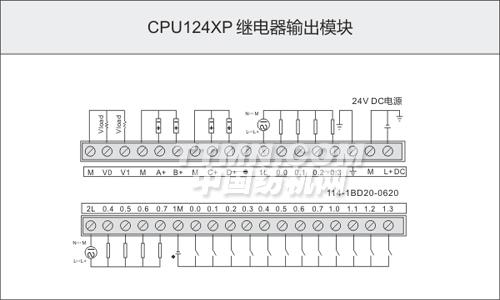

有 500V AC，1分鐘 見接線圖 |
|
|
同時接通的輸入 |
14 |
|
|
最大電纜長度 屏蔽 非屏蔽 |
500米(標準輸入)、50米(高速計數器輸入) 300米(標準輸入) |
|
|
數字量輸出特性 |
||
|
本機集成數字量輸出點數 |
8 |
|
|
輸出類型 |
繼電器，干觸點 |
|
|
每點額定電流(最大) 浪涌電流(最大) |
2A 5A，4S@10%占空比 |
|
|
燈負載(最大) |
30 WDC/200WAC |
|
|
接通電阻(接點) |
0.2歐姆 |
|
|
同時接通的輸出 |
8 |
|
|
兩個輸出并聯 |
是，僅輸出同組時 |
|
|
最大電纜長度 屏蔽 非屏蔽 |
500米(標準輸出) 150米(標準輸出) |
|
|
模擬量輸入特性 |
||
|
輸入數量 |
4 |
|
|
輸入方式 |
單端輸入 |
|
|
輸入電壓范圍 |
+/-10V |
|
|
數據字格式，滿量程范圍 |
-32000～+32000 |
|
|
輸入阻抗 |
>100K |
|
|
最大輸入電壓 |
30V |
|
|
分辨率 |
11bit 加 1符號位 |
|
|
隔離 |
無 |
|
|
模擬量到數字里轉換時間 |
50mS |
|
|
階躍響應 |
200ms,(0-32000,0-95%) |
|
|
噪音抑制 |
典型值：-40dB◎50HZ |
|
|
模擬量輸出特性 |
||
|
輸出數量 |
2 |
|
|
電壓信號范圍 |
0～10V |
|
|
數據格式滿量程范圍 |
0～32000 |
|
|
分辨率 |
12bit |
|
|
隔離 |
無 |
|
|
短路保護 |
要 |
|
|
最大輸出驅動 電壓輸出 |
5000Ω最小 |
|
配件及相應的鏈接
1、編程電纜：CTS7 191-USB10；
2、編程卡：CTS7 291-PC001；
3、差分模塊：CTS7 291-EC001；
4、電池：普通2032紐扣電池,本公司不供貨。
安裝規格：通訊端口定義
|
連接器 |
插針號 |
FPORT（RS485) |
PORT0(RS485) |
|
|
, 1 |
機殼接地 |
機殼接地 |
|
2 |
邏輯地 |
邏輯地 |
|
|
3 |
RS-485信號B |
RS-485信號B |
|
|
4 |
RTS(TTL) |
RTS(TTL) |
|
|
5 |
邏輯地 |
邏輯地 |
|
|
6 |
+5V，100Ω串聯電阻器 |
+5V，100Ω串聯電阻器 |
|
|
7 |
+24V |
+24V |
|
|
8 |
RS-485信號A |
RS-485信號A |
|
|
9 |
/ |
/ |
|
|
連接器外殼 |
機殼接地 |
機殼接地 |
