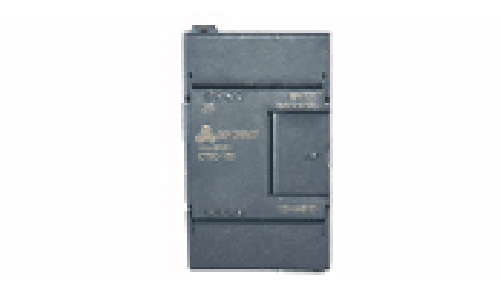

EM123數字量輸入輸出模塊,晶體管輸出
發布時間：2015-03-26
數字量模塊，4DI/4DO，24V DC,晶體管輸出，0.75A。
輸入輸出都采用了光電隔離技術和輸入模塊濾波抗擾動技術。
概覽：
|
規格參數
|
訂貨號
|
|
TrustPLC CTSC-100 EM123數字量I/O模塊，4點輸入/4點輸出，24V DC
|
CTS7 123-1BF10
|
技術參數：
|
特性
|
4點輸入/4點輸出
24V DC
|
|
訂貨號
|
CTS7 123-1BF10
|
|
物理特性
|
|
|

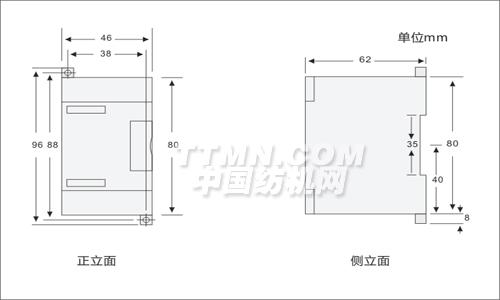

尺寸(寬×高×深)
|
46×80×62mm
|
|
功耗
|
2W
|
|
輸入特性
|
|
|
輸入點數
|
4
|
|
輸入類型
|
漏型/源型
|
|
輸入電壓
|
|
|
額定值
|
24V DC
|
|
最大允許電壓
|
30V DC
|
|
浪涌電壓
|
35V DC， 0.5秒
|
|
信號"1"
|
15～30V
|
|
信號"0"
|
0～5V
|
|
隔離
|
|
|
光電隔離
|
500V AC，持續時間1分鐘以內
|
|
每組隔離點數
|
4點
|
|
最長輸入時延
|
4.5毫秒
|
|
漏電流
|
最大1mA AC
|
|
電纜長度
|
|
|
非屏蔽
|
300 米
|
|
屏蔽
|
500 米
|
|
可同時為 ON 的輸入點數
|
|
|
40℃
|
4
|
|
50℃
|
4
|
|
輸出特性
|
|
|
輸出點數
|
4
|
|
輸出類型
|
固態－MOSFET
|
|
輸出電壓
|
|
|
額定負載電壓
允許電壓范圍
信號"1"
信號"0"
|
24V DC
20.4～28.8V DC
最小20V DC
最大0.1V DC（10K歐姆負載）
|
|
輸出電流
|
|
|
信號"1"
輸出組數
每組輸出點數
同時為ON的輸出點數
每組最大電流
燈載
接觸電阻
每點峰值電流
浪涌電流（最大）
|
0.5A
1
4
4
2A
5W
0.3歐姆
10微安
8A，100毫秒
|
|
隔離
|
光耦隔離，500V AC，持續時間1分鐘以內
|
|
每組隔離點數
|
4點
|
|
輸出延時
|
|
|
關－開
開－關
|
最大50微妙
最大200微妙
|
|
電纜長度
|
|
|
非屏蔽
|
150 米
|
|
屏蔽
|
500 米
|
|
+5V DC消耗電流
|
54 mA
|
