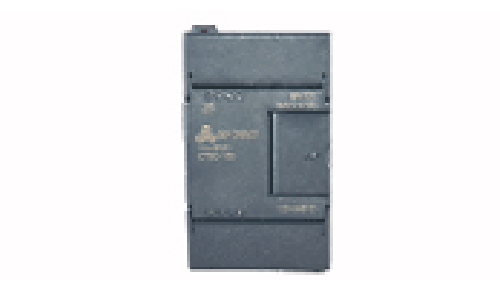

EM123數字量輸入輸出模塊,繼電器輸出
發布時間：2015-03-26
數字量模塊，4DI/4DO，24V DC,繼電器輸出，2A。
輸入輸出都采用了光電隔離技術。
概覽：
|
規格參數
|
訂貨號
|
|
TrustPLC CTSC-100 EM123數字量I/O模塊, 4DI×24V DC，4DO×繼電器輸出
|
CTS7 123-1HF10
|
| 特性 |
4DI×24V DC
4DO×繼電器
|
| 訂貨號 | CTS7 123-1HF10 |
| 物理特性 | |

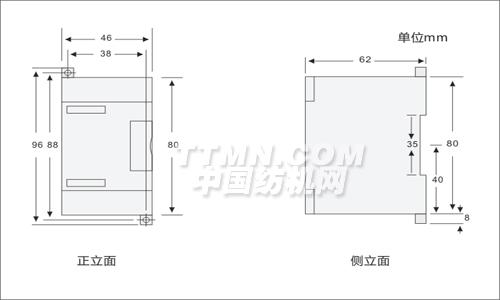

| 尺寸(寬×高×深) | 46×80×62mm |
| 功耗 | 2W |
| 輸入特性 | |
| 輸入點數 | 4 |
| 輸入類型 | 漏型/源型 |
| 輸入電壓 | |
| 額定值 | 24V DC |
| 最大允許電壓 | 30V DC |
| 浪涌電壓 | 35V DC， 0.5秒 |
| 信號"1" | 18～30V |
| 信號"0" | 0～5V |
| 隔離 | |
| 光電隔離 | 500V AC，持續時間1分鐘以內 |
| 每組隔離點數 | 4點 |
| 最長輸入時延 | 4.5毫秒 |
| 漏電流 | 最大1mA AC |
| 電纜長度 | |
| 非屏蔽 | 300 米 |
| 屏蔽 | 500 米 |
| 可同時為 ON 的輸入點數 | |
| 40℃ | 4 |
| 50℃ | 4 |
| 輸出特性 | |
| 輸出點數 | 4 |
| 輸出類型 | 繼電器－干觸點 |
| 輸出電壓范圍 | DC: 5~30V, AC: 5~250V |
| 輸出電流 | |
|
信號"1"
輸出組數
每組輸出點數
同時為ON的輸出點數
每組最大電流
燈載
接觸電阻
浪涌電流（最大）
短路保護
|
2A
1
4
4
8A
DC:30W,AC:200W
0.2歐姆
7A，觸點關閉
外部提供
|
| 隔離 | |
|
每組隔離點數
線圈和邏輯電源之間
線圈和觸點之間
電阻(線圈和觸點之間)
|
4點
無
1500V AC,持續1分鐘
最小100MΩ
|
| 繼電器特性 | |
|
開關延時
開關頻率（最大）
機械開關次數(空載)
觸點壽命(額定負載)
|
15 毫秒
1HZ
10.000.000
100.000
|
| 電纜長度 | |
| 非屏蔽 | 150 米 |
| 屏蔽 | 500 米 |
| 電源損耗 | |
| +5V DC消耗電流 | 49 mA |
| L+ | 接通時每個輸出9 mA |
| L+線圈電壓范圍 | 20.4－28.8V DC |

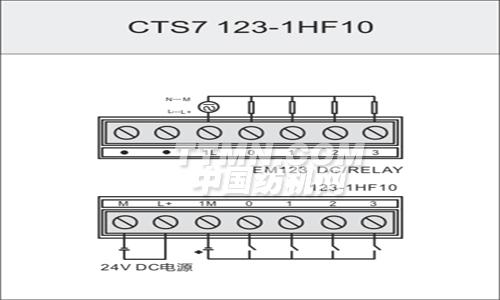

接線圖：
