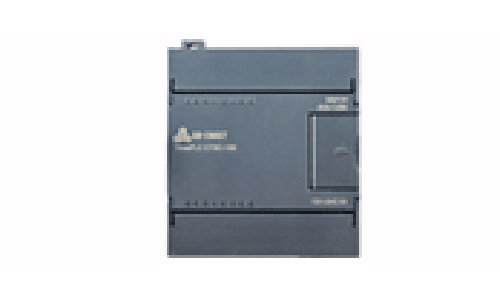

EM131四通道模擬量輸入模塊
發布時間：2015-03-26
4點模擬量輸入模塊，光電隔離，12位精度，電壓或電流輸入。
本身集成CPU處理器，采用先進的濾波技術。
概覽：
|
規格參數 |
訂貨號 |
|
TrustPLC CTSC-100 EM131模擬量輸入模塊，4路電流電壓輸入, 12BIT |
CTS7 131-0HC10 |
|
物理特性 |
|
|
尺寸(寬×高×深) |
71.2×80×62mm |
|
功耗 |
2W |
|
電源損耗 |
|
|
+5V DC消耗電流 |
34mA |
|
L+ |
40mA |
|
L+線圈電壓范圍 |
20.4～28.8V DC |
|
LED燈指示 |
24V 電源狀態，亮表示電源正常，滅表示電源故障 |
|
模擬量輸入特性 |
|
|
輸入點數 |
4 |
|
隔離(現場與邏輯電路間) |
無 |
|
輸入類型 |
差分輸入 |
|
量程范圍 |
|
|
電壓輸入(單極性) |
0～10V, 0～5V |
|
電壓輸入(雙極性) |
±5V, ±2.5V |
|
電流輸入 |
0～20 mA |
|
數據字格式 |
15～30V |
|
單極性，全量程 |
0～32000 |
|
雙極性，全量程 |
-32000～32000 |
|
輸入分辨率 |
|
|
電壓輸入(單極性) |
2.5 mV (0～10V量程) 1.25 mV (0～5V量程) |
|
電壓輸入(雙極性) |
2.5 mV (±5V量程) 1.25 mV (±2.5V量程) |
|
電流輸入 |
5μA (0～20mA量程) |
| 測量誤差 | 小于0.5% |
|
模數轉換時間 |
小于300μs |
|
模擬量輸入響應時間 |
100ms |
|
共模抑制 |
40dB，DC to 60Hz |
|
共模電壓 |
信號電壓+共模電壓(必須小于等于12V) |
|
輸入阻抗 |
不小于10MΩ |
|
最大輸入電壓 |
30V |
|
最大輸入電流 |
30mA |
校準與量程選擇
- 校準與量程選擇開關位置
- 輸入校準
由于校準調節影響到模擬多路開關后的運放，因而將影響所有的用戶輸入通道。另外，由于多路開關前的各輸入通道的元件參數可能存在差異，
因而即使在校準后，同一輸入信號在不同通道上的讀數也就會存在輕微的差異。 模塊內部對輸入已經做了濾波處理，測量結果比較穩定。如果要求
更好的性能參數，可以啟動用于模塊所有輸入的模擬輸入濾波器，計算平均值時，選擇64次以上的采樣次數。
校準步驟如下：
1、 切斷模塊外部電源，配置DIP開關以選擇所需要的輸入量程。
2、 接通PLC系統的CPU和模塊電源，等待15分鐘以上
3、 用一個變送器、一個電壓源或一個電流源，將滿刻度值信號加到一個輸入通道
4、 讀取CPU中該輸入通道的測量值讀數
5、 調節GAIN(增益)電位器，直到讀數為32000。
- 量程選擇
下表所示為如何用DIP開關設置EM 2314AI模塊的量程。開關1、2和3可選擇模擬量輸入范圍。所有的輸入設置成相同的模擬量輸入范圍。
下表中，ON為接通，OFF為斷開。需要特別注意的是，未使用的DIP開關SW4～SW6，必須設置到OFF的位置。
|
單極性 |
滿量程輸入 |
分辨率 |
||
|
SW1 |
SW2 |
SW3 |
||
|
ON |
OFF |
ON |
0 - 10V |
2.5mV |
|
ON |
OFF |
0 -5V |
1.25mV |
|
|
0 - 20mA |
5 uA |
|||
|
雙極性 |
滿量程輸入 |
分辨率 |
||
|
SW1 |
SW2 |
SW3 |
||
|
OFF |
OFF |
ON |
± 5 V |
2.5mV |
|
ON |
OFF |
± 2.5 V |
1.25m |
|
輸入數據格式
注意：模數轉換器(ADC)的12位讀數，其數據格式是左端對齊的。最高有效位是符號位(0表示正數)，對單極性格式，
3個連續的0使得ADC計數值每變化1個單位，則數據字的變化是以8為單位變化的。對雙極性格式，4個連續的0使得
ADC計數值每變化1個單位，則數據字的變化是以16為單位變化的。

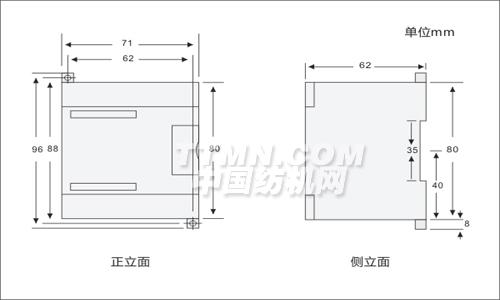

安裝規格：

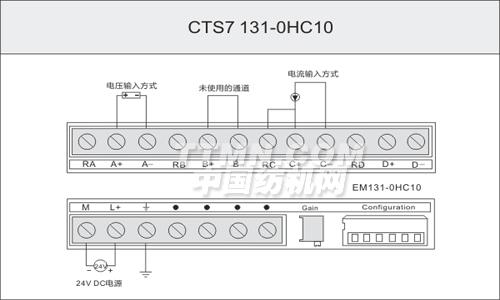

接線圖：
