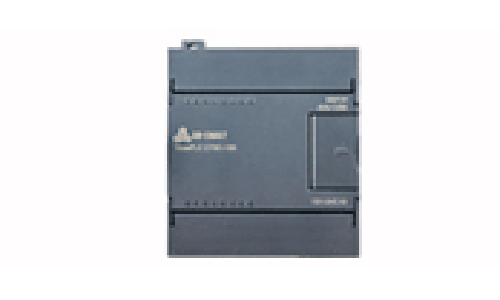

EM135模擬量模塊
發布時間:2015-03-26
4點模擬量輸入和1點模擬量輸出模塊,光電隔離,12位精度,電壓或電流輸入輸出。
本身集成CPU處理器,采用先進的濾波技術。
概覽:
| 規格參數 | 訂貨號 |
|
TrustPLC CTSC-100 EM135模擬量混合輸入輸出模塊,
4點輸入/1點輸出, 12BIT, 電壓電流型
|
CTS7 135-0KD10 |
| 物理特性 | |
| 尺寸(寬×高×深) | 71.2×80×62mm |
| 功耗 | 2W |
| 電源損耗 | |
| +5V DC消耗電流 | 70 mA |
| L+ | 48 mA |
| L+線圈電壓范圍 | 20.4~28.8V DC |
| LED燈指示 | 24V 電源狀態,亮表示電源正常,滅表示電源故障 |
| 模擬量輸入特性 | |
| 輸入點數 | 4 |
| 隔離(現場與邏輯) | 無 |
| 輸入類型 | 差分輸入 |
| 量程范圍 | |
| 電壓輸入(單極性) | 0-10V, 0-5V, 0-1V |
| 電壓輸入(雙極性) | ±10V, ±5V, ±2.5V, ±1V |
| 電流輸入 | 0~20 mA |
| 據字格式數 | |
| 單極性,全量程 | 0~32000 |
| 雙極性,全量程 | -32000~32000 |
| 輸入分辨率 | |
| 電壓輸入(單極性) |
2.5 mV(0~10V量程)
1.25 mV (0~5V量程)
|
| 電壓輸入(雙極性) |
2.5 mV(±5V量程)
1.25 mV (±2.5V量程)
|
| 電流輸入 | 5μA (0~20mA量程) |
| 測量誤差 | 小于0.5% |
| 模數轉換時間 | 小于300μs |
| 模擬量輸入響應時間 | 100ms |
| 共模抑制 | 40dB,DC to 60Hz |
| 共模電壓 | 信號電壓+共模電壓(必須小于等于12V) |
| 輸入阻抗 | 不小于10MΩ |
| 最大輸入電壓 | 30V |
| 最大輸入電流 | 30mA |
| AD轉換器分辨率 | 12位 |
| 模擬量輸出特性 | |
| 輸出點數 | 1 |
| 輸出范圍 | |
|
電壓輸出
電流輸出
|
±10V
0~20mA
|
| 輸出分辨率 | |
|
電壓輸出
電流輸出
|
12BIT
11BIT
|
| 數據字格式 | |
|
電壓輸出
電流輸出
|
-32000~+32000
0~32000
|
| 精度 | |
|
電壓輸出
電流輸出
|
典型值: 滿量程的±0.5%,最壞情況:滿量程的±2% |
| 穩定時間 | |
|
電壓輸出
電流輸出
|
100μs
2ms
|
| 最大驅動@24V用戶電源 | |
|
電壓輸出
電流輸出
|
最小5000Ω
最大500Ω
|
校準、量程與增益選擇
- 校準與量程選擇開關位置
輸入校準
由于校準調節影響到模擬多路開關后的運放,因而將影響所有的用戶輸入通道。另外,由于多路開關前的各輸入通道的元件參數可能存在差異,因而即使在校準后,同一輸入信號在不同通道上的讀數也就會存在輕微的差異。
模塊內部對輸入已經做了濾波處理,測量結果比較穩定。如果要求更好的性能參數,可以啟動用于模塊所有輸入的模擬輸入濾波器,計算平均值時,選擇64次以上的采樣次數。
校準步驟如下:
1、切斷模塊外部電源,配置DIP開關以選擇所需要的輸入量程。
2、接通PLC系統的CPU和模塊電源,等待15分鐘以上。
3、用一個變送器、一個電壓輸入源或一個電流輸入源,將零值信號加到模塊的一個輸入端。
4、在CPU中讀取該輸入端的測量值讀數。
5、調節OFFSET(偏移)電位器,直到該讀數為零,完成調零校準。
6、接著,在該輸入端輸入一個滿刻度值信號,讀出CPU中的測量值讀數。
7、調節GAIN(增益)電位器,直到該讀數為32000。
8、必要時,重復步驟3~7。
量程與增益選擇
表1所示為如何用DIP開關設置EM235模塊。開關SW1到SW6可選擇模擬量輸入范圍和分辨率。所有的輸入設置成相同的模擬量輸入范圍和格
式。表2所示為如何選擇單/雙極性(SW6)、增益(開關SW4和SW5)和衰減(開關SW1、SW2和SW3)。下列表中,ON為接通,OFF為斷開。
表1 EM135選擇模擬量輸入范圍和分辨率的開關表
| ?單極性 | 滿量程輸入 | 分辨率 | |||||
| SW1 | SW2 | SW3 | SW4 | SW5 | SW6 | ||
| OFF | ON | OFF | OFF | ON | ON | 0 -1 V | 250 μV |
| ON | OFF | OFF | OFF | OFF | ON | 0 - 5 V | 1.25 mV |
| ON | OFF | OFF | OFF | OFF | ON | 0 -20 mA | 5 μA |
| OFF | ON | OFF | OFF | OFF | ON | 0 -10 V | 2.5 mV |
| 雙極性 | 滿量程輸入 | 分辨率 | |||||
| SW1 | SW2 | SW3 | SW4 | SW5 | SW6 | ||
| OFF | OFF | ON | OFF | ON | OFF | ±1 V | 500 μV |
| ON | OFF | OFF | OFF | OFF | OFF | ±2.5 V | 1.25 mV |
| OFF | ON | OFF | OFF | OFF | OFF | ±5 V | 2.5 mV |
| OFF | OFF | ON | OFF | OFF | OFF | ±10 V |
5 mV |
表2 EM135選擇單/雙極性、增益和衰減的開關表
|
?EM 235 開關
|
單/雙極性選擇
|
增益選擇
|
衰減選擇
|
|||||
|
SW1
|
SW2
|
SW3
|
SW4
|
SW5
|
SW6
|
|||
|
|
|
|
|
|
ON
|
單極性
|
|
|
|
|
|
|
|
|
OFF
|
雙極性
|
|
|
|
|
|
|
OFF
|
OFF
|
|
|
x1
|
|
|
|
|
|
OFF
|
ON
|
|
|
x10
|
|
|
|
|
|
ON
|
OFF
|
|
|
x100
|
|
|
|
|
|
ON
|
ON
|
|
|
無效
|
|
|
ON
|
OFF
|
OFF
|
|
|
|
|
|
0.8
|
|
OFF
|
ON
|
OFF
|
|
|
|
|
|
0.4
|
|
OFF
|
OFF
|
ON
|
|
|
|
|
|
0.2
|
輸入數據格式
注意:模數轉換器(ADC)的12位讀數,其數據格式是左端對齊的。最高有效位是符號位(0表示正數),
對單極性格式,3個連續的0使得ADC計數值每變化1個單位,則數據字的變化是以8為單位變化的。
對雙極性格式,4個連續的0使得ADC計數值每變化1個單位,則數據字的變化是以16為單位變化的。
輸出數據格式
注意:數模轉換器(DAC)的12位讀數,其輸出數據格式是左端對齊的,最高有效位是符號位(0表示是正數),
數據在裝載到DAC寄存器之前,4個連續的0是被裁斷的,這些位不影響輸出信號值。
EM135-0KD的測量誤差說明
EM135-0KD性能參數表里模擬量輸入特性之“測量誤差”項,我們產品出廠校準是在+/-10V(EM135-0KD10)做的,如果工作在其他量程時,發現誤差偏大,可按照“校準與量程選擇”里面說明的方法重新校準。
關于誤差:
可通過校準消除的偏差,都不是真正的誤差,只有飄忽不定的偏差,才是真正的誤差。
安裝規格:

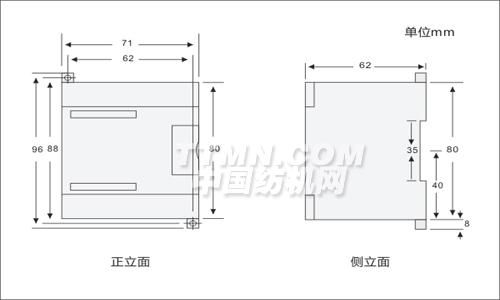

尺寸圖:

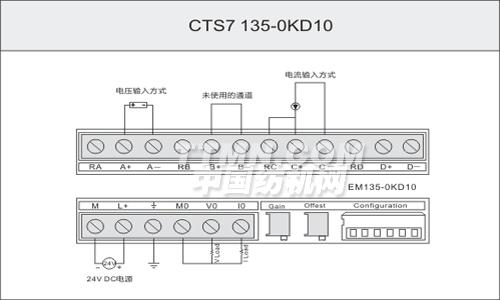

接線圖:
