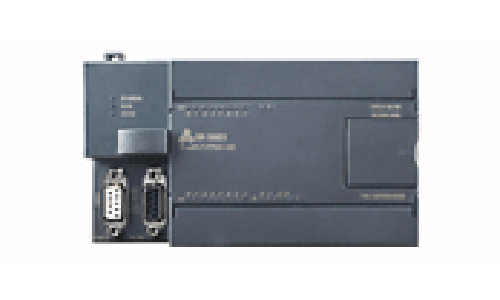

CPU224E,24點數字量,晶體管/繼電器輸出
發布時間：2015-03-26
集成2個通訊口，PPI/FPORT，14DI/10D共24個數字量I/O，程序空間16KB，數據空間108KB；2個獨立的30KHz高速計數器，2軸獨立50KHz高速脈沖輸出。
概覽：
|
規格參數 |
訂貨號 |
|
TrustPLC CTSC-200系列 CPU224E晶體管型，24VDC電源， 14DI/10DO×24VDC，1個PPI（RS485），1個自由口（RS485），16KB程序，8KB數據空間，支持外部電池和存儲卡。 |
CTS7 214-1AE33-0X24 |
|
物理特性 |
晶體管型 |
繼電器型 |
||||||
|
尺寸(寬×高×深) |
137×80×62mm |
|||||||
|
功耗 |
7W |
|||||||
|
供電電源 |
DC：20.4 到28.8V |
AC：85V~265V |
||||||
|
額定供電電源 |
24VDC |
220VAC |
||||||
|
存儲器特性 |
||||||||
|
程序存儲器 |
基本12KB，可擴展至16KB |
|||||||
|
數據存儲器 |
基本8KB |
|||||||
|
超級電容 |
約112小時(典型值) |
|||||||
|
外接電池（可選） |
約200天(典型值) |
|||||||
|
常規特性 |
||||||||
|
定時器總數 1ms 10ms 100ms |
256 4 16 236 |
|||||||
|
計數器總數 |
256(由超級電容備份) |
|||||||
|
內存存貯器位 |
256(由超級電容備份) |
|||||||
|
內存存儲位掉電保持 |
112 |
|||||||
|
時間中斷 |
2個1ms分辨率 |
|||||||
|
邊沿中斷 |
4個上升沿和/或4個下降沿 |
|||||||
|
模擬電位器 |
2個8位分辨率 |
|||||||
|
布爾量運算執行時間 |
0.15μs |
|||||||
|
浮點運算執行時間 |
8μs |
|||||||
|
時鐘 |
內置 |
|||||||
|
集成的通信功能<, /P> |
||||||||
|
通訊接口 |
2個通信口，PORT0:PPI口，RS485；FPORT0:自由通信口， RS485電平 |
|||||||
|
PPI波特率 |
9.6, 19.2和187.5k |
|||||||
|
自由口波特率 |
1.2kbaud 至 115.2k |
|||||||
|
每段最大電纜長度 使用隔離中繼器 未使用隔離中繼器 |
波特率為187.5時1000米，38.4k時1200米 50米 |
|||||||
|
最大站點數 |
每段32個站，每個網絡126個站 |
|||||||
|
最大主站數 |
32 |
|||||||
|
點到點(PPI主站模式) |
是(NETR/NETW)，共8個，2個保留 |
|||||||
|
I/O特性 |
||||||||
|
本機數字量輸入點數 |
14 |
|||||||
|
輸入類型 |
漏型/源型 |
|||||||
|
本機數字量輸出點數 |
10 |
|||||||
|
輸出類型 |
固態—MOSFET |
繼電器干接點 |
||||||
|
數字I/O映象區 |
256(128輸入/128輸出) |
|||||||
|
模擬I/O映象區 |
64(32輸入/32輸出) |
|||||||
|
允許最大擴展I/O模塊數 |
7 |
|||||||
|
最大數字量I/O點數 |
230 |
|||||||
|
最大模擬量I/O點數 |
56AI / 28AO |
|||||||
|
脈沖捕捉輸入 |
14 |
|||||||
|
高速計數器 總數 單相計數器 兩相計數器 |
2（HSC0和HSC1） 2×30KHz 2×20KHz |
|||||||
|
數字量輸入特性 |
||||||||
|
本機集成數字量輸入點數 |
14 |
|||||||
|
輸入類型 |
漏型/源型 (IEC 類型1/漏型) |
|||||||
|
額定電壓 |
24V DC |
|||||||
|
最大持續允許電壓 |
30V DC |
|||||||
|
邏輯1信號 ( 最小) |
18 VDC，2.5mA |
|||||||
|
隔離(現場與邏輯) |
有 |
|||||||
|
同時接通的輸入 |
14 |
|||||||
|
最大電纜長度 |
|
|||||||
|
數字量輸出特性 |
||||||||
|
本機集成數字量輸出點數<, /P,><, /T, D> |
10 |
|||||||
|
輸出類型 |
固態——MOSFET |
繼電器干接點 |
||||||
|
額定電壓 |
24VDC |
-- |
||||||
|
每點額定電流(最大) |
0.75A 8A，100ms |
2A 5A，觸點關閉 |
||||||
|
燈負載(最大) |
5W |
30WDC/200WAC |
||||||
|
接通電阻(接點) |
0.3歐姆典型值(0.6歐姆最大值) |
0.2歐姆 |
||||||
|
延時(最大) |
2us(Q0.0, Q0.1)，15us(其它) |
30ms（最大） |
||||||
|
高速脈沖輸出 |
2軸×50KHz 支持運控CPU的PTP/Speed_ctrl等指令,不支持編程軟件中的PTO/PWM指令 |
-- |
||||||
|
開關頻率（最大） |
-- |
1HZ |
||||||
|
機械壽命周期 |
-- |
1000萬次（空載） |
||||||
|
觸點壽命 |
-- |
10萬次（額定負載） |
||||||
|
同時接通的輸出 |
10 |
|||||||
|
兩個輸出并聯 |
是，僅輸出同組時 |
|||||||
|
最大電纜長度 |
|
|||||||
配件及相關鏈接：
1、編程電纜：CTS7 191-USB10；
2、電池：CTS7 291-8BA33；
3、編程卡：CTS7 291-PC001；
4、存儲卡：CTS7 291-MC064/MC256；
5、差分模塊：CTS7 291-EC001；
應用特點：2個通信口、高速的運算能力、強大的程序空間及強大的擴展能力，滿足一些復雜的定位、同步要求的控制系統。

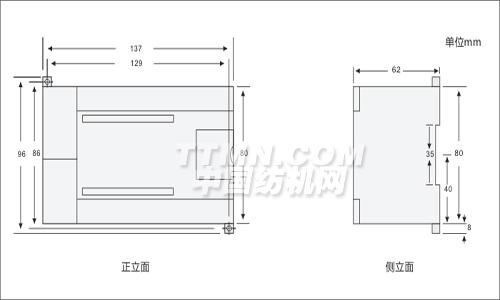

安裝規格：

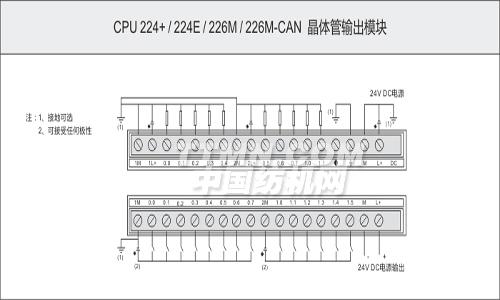

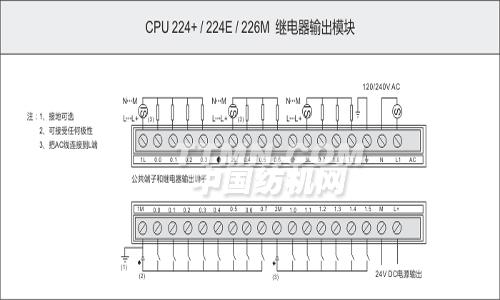

接線圖：
CPU224E端口介紹
CPU224E（CTS7 214-1AE33-0X24，CTS7 214-1BE33-0X24 ）
有2個邏輯接頭，1個PPI口（PORT0），1個自由口（FPORT0）。PORT0和FPORT0為RS485通信電平。
CPU224+的PORT0和FPORT0口如下圖所示：
注：在左上角有個接線端子失效.
端口定義
如下表：
|
連接器 |
插針號 |
PORT0（RS485） 白色端口 |
FPORT0（RS485） 黑色端口 |
|
|
1 |
機殼接地 |
機殼接地 |
|
2 |
24V地 |
24V地, |
|
|
3 |
RS-485信號B |
RS-485信號B |
|
|
4 |
NC |
NC |
|
|
5 |
邏輯地 |
邏輯地 |
|
|
6 |
+5 V、100Ω串聯電阻器 |
+5 V、100Ω串聯電阻器 |
|
|
7 |
+24V |
+24V |
|
|
8 |
RS-485信號A |
RS-485信號A |
|
|
9 |
NC |
NC |
|
|
連接器外殼 |
機殼接地 |
機殼接地 |
說明：運動控制功能的特殊IO輸出與普通IO輸出的對應關系：
|
普通IO |
Q0.0 |
Q0.1 |
Q0.2 |
Q0.3 |
Q0.4 |
Q0.5 |
Q0.6 |
Q0.7 |
Q1.0 |
Q1.1 |
|
運動控制IO |
Pulse_0 |
Pulse_1 |
Dir_0 |
Dir_1 |
Q0.4 |
Q0.5 |
Q0.6 |
Q0.7 |
Q1.0 |
Q1.1 |
注：
1、 .Pulse_0 --------0軸脈沖輸出 ；
Pulse_1-------1軸脈沖輸出 ；
. Dir_0--------0軸方向輸出；
Dir_1 -------1軸方向輸出 ；
2、 Q0.0和Q0.1 不支持編程軟件中PTO和PWM高速脈沖輸出，只支持TrustPLC的
運控指令（無插補功能）
